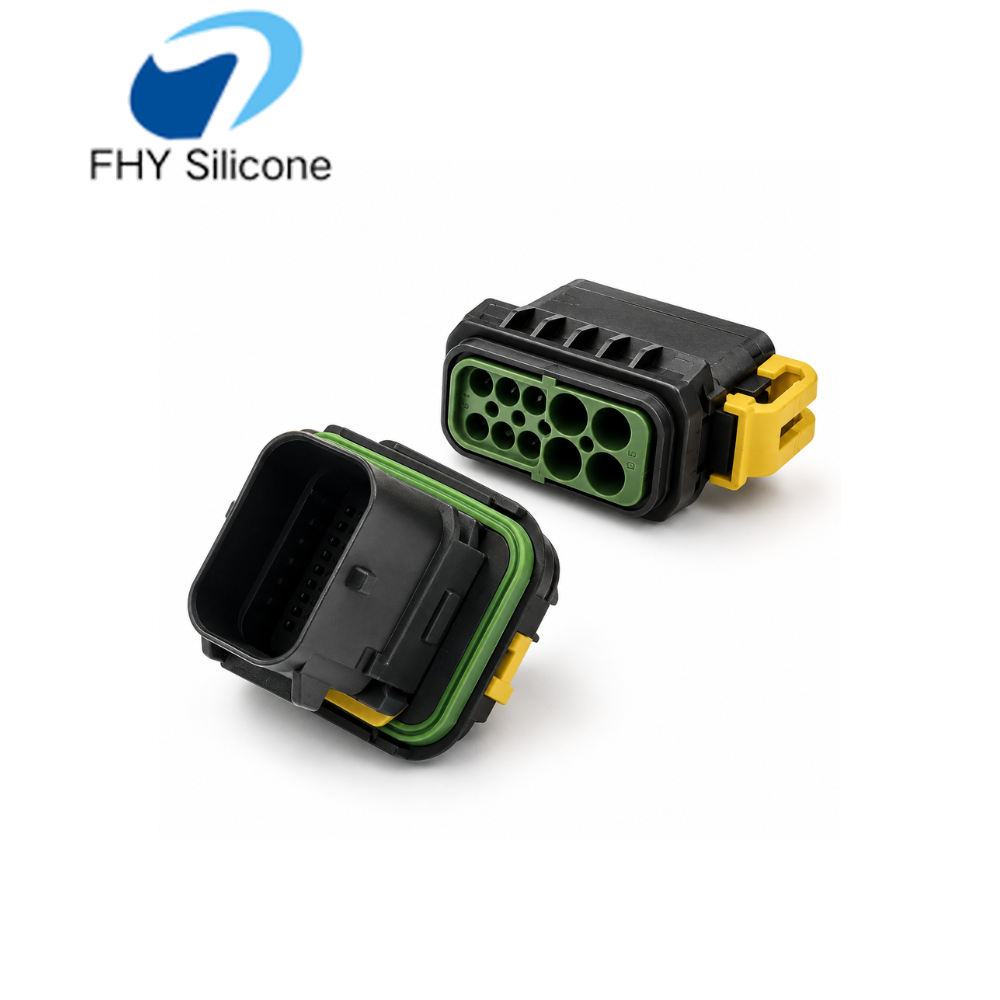

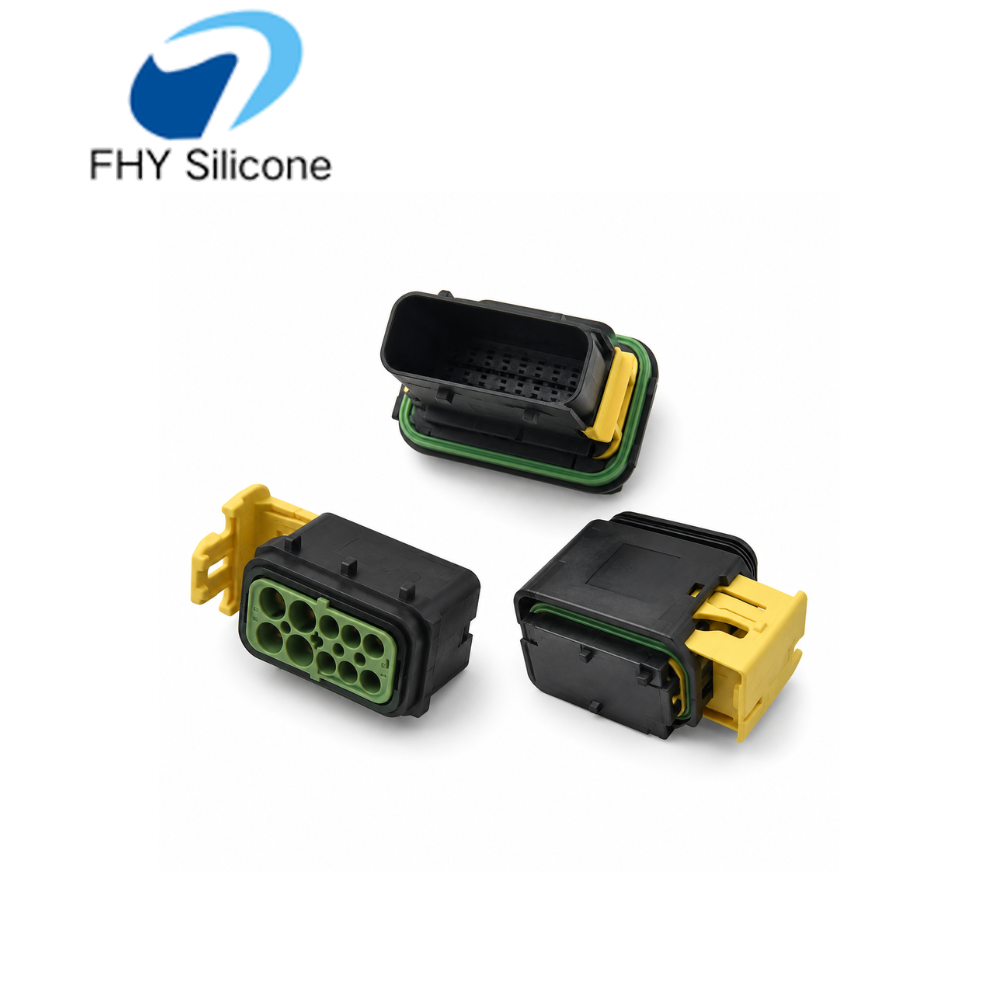

Alloggiamento per connettore impermeabile sovrastampato in LSR per il settore automobilistico

L'alloggiamento per connettori impermeabile sovrastampato in LSR per il settore automobilistico è un componente per connettori stampato con precisione, progettato per i sistemi elettrici e i cablaggi dei veicoli. Combina lo stampaggio a iniezione di plastica tecnica rigida con il sovrastampaggio integrato in gomma siliconica liquida per garantire una tenuta affidabile, protezione meccanica, resistenza alle vibrazioni e durata nel tempo in condizioni ambientali difficili all'interno dei veicoli.

L'alloggiamento in plastica garantisce resistenza strutturale, posizionamento dei terminali, isolamento e stabilità di montaggio, mentre l'area di tenuta in silicone LSR sovrastampata forma una barriera impermeabile morbida ed elastica. Questo design integrato contribuisce a migliorare l'uniformità della tenuta, a ridurre le fasi di assemblaggio separate e ad aumentare l'affidabilità del prodotto rispetto ai tradizionali anelli di tenuta assemblati.

Questo prodotto è adatto per connettori di cablaggi automobilistici, connettori per centraline elettroniche (ECU), connettori per sensori, moduli di controllo della potenza, sistemi di illuminazione e sistemi di collegamento elettrico per veicoli a energia alternativa.

---

Caratteristiche del prodotto

Struttura integrata con sovrastampaggio in LSR

L'area di tenuta in silicone è stampata direttamente sull'alloggiamento in plastica del connettore, creando una struttura integrata e stabile. Ciò contribuisce a ridurre il rischio di spostamento delle guarnizioni, di guarnizioni mancanti o di errori di montaggio.

Eccellenti prestazioni di impermeabilità e resistenza alla polvere

La struttura di tenuta in LSR garantisce una compressione flessibile e uno stretto contatto con il connettore di accoppiamento, contribuendo a proteggere i terminali interni da acqua, polvere, umidità e contaminazioni esterne.

Plastica tecnica per il settore automobilistico

L'alloggiamento rigido può essere realizzato con materiali di grado automobilistico quali PA66, PA66+GF, PBT, PPS o altre materie plastiche tecniche, a seconda della resistenza termica, della resistenza meccanica e delle prestazioni di isolamento elettrico richieste.

Progettazione affidabile dei sistemi di bloccaggio e di assemblaggio

L'alloggiamento del connettore può essere progettato con clip di bloccaggio, dispositivi di bloccaggio secondari, strutture di posizionamento, scanalature di guida e dispositivi anti-montaggio errato per garantire un collegamento stabile durante il funzionamento del veicolo.

Adatto ad ambienti automobilistici difficili

Il prodotto è progettato per applicazioni soggette a vibrazioni, sbalzi di temperatura, umidità, polvere e funzionamento prolungato dell'impianto elettrico.

---

Specifiche del prodotto

---

Applicazioni tipiche

Questo alloggiamento per connettore sovrastampato in LSR può essere utilizzato in:

Connettori per cablaggi automobilistici
Connettori elettrici del vano motore
Connettori ECU e moduli di controllo
Gruppi connettori per sensori
Sistemi di connettori per l'illuminazione automobilistica
Impianti elettrici dei veicoli a nuova energia
Connettori per sistemi di gestione delle batterie
Connettori per controllori motore e moduli di potenza
Assemblaggi di connettori elettrici impermeabili
Sistemi di collegamento elettrico per veicoli industriali

---

Processo di produzione

Questo prodotto è realizzato mediante un processo di stampaggio di precisione a due materiali.

In primo luogo, l'alloggiamento in plastica rigida del connettore viene realizzato mediante stampaggio a iniezione. L'inserto in plastica viene quindi inserito in uno stampo LSR dedicato, dove la gomma siliconica liquida viene iniettata e vulcanizzata direttamente sull'area di tenuta prescelta del componente in plastica.

Attraverso questo processo, la guarnizione in silicone morbido e l'alloggiamento in plastica rigida vengono combinati in un unico componente integrato. Rispetto alle parti di tenuta assemblate manualmente, il sovrastampaggio in LSR consente di migliorare l'uniformità del prodotto, l'affidabilità della tenuta, l'efficienza produttiva e la stabilità dell'assemblaggio.

---

Vantaggi del sovrastampaggio in LSR per i connettori automobilistici

I connettori per il settore automobilistico devono spesso funzionare in condizioni di vibrazioni, sbalzi di temperatura, umidità, polvere e ripetuti cicli di montaggio. Le guarnizioni tradizionali, assemblate separatamente, possono spostarsi, staccarsi o essere installate in modo errato durante la produzione o l'uso.

Il sovrastampaggio in LSR contribuisce a risolvere questi problemi realizzando la struttura di tenuta direttamente sull'alloggiamento del connettore. La guarnizione in silicone rimane fissata in posizione e garantisce una compressione stabile durante l'accoppiamento. Questo design consente di ridurre i rischi legati all'assemblaggio e di migliorare le prestazioni di tenuta nel lungo periodo.

Per quanto riguarda gli impianti elettrici delle automobili, ciò è particolarmente importante in aree quali il vano motore, i pacchi batteria, i sensori, le luci e i punti di collegamento esposti all’esterno.

---

Opzioni di personalizzazione

Offriamo servizi di sviluppo personalizzato in base a disegni, file 3D, campioni e requisiti funzionali forniti dal cliente.

Le opzioni di personalizzazione includono:

Scelta dei materiali
Progettazione della struttura dei connettori
Progettazione dell'area di sovrastampaggio in LSR
Durezza del silicone
Corrispondenza dei colori
Struttura di tenuta impermeabile
Funzioni di bloccaggio e posizionamento
Disposizione dei fori del terminale
Controllo delle tolleranze dimensionali
Progettazione e produzione di stampi
Produzione OEM / ODM

Per ottimizzare lo sviluppo del prodotto, i clienti possono fornire informazioni relative alla temperatura di esercizio, al grado di impermeabilità richiesto, alla struttura di accoppiamento, alla disposizione dei terminali, al metodo di assemblaggio e all'ambiente di applicazione.

---

Controllo qualità

Per i componenti dei connettori automobilistici, la precisione dimensionale, la stabilità della tenuta, la qualità estetica, le condizioni di incollaggio e l'adattamento durante l'assemblaggio rappresentano punti di controllo fondamentali.

Il controllo qualità può comprendere:

Controllo visivo
Misurazione delle dimensioni
Controllo dell'incollaggio del silicone
Prove di montaggio
Prove di tenuta
Verifica dei materiali
Controllo del colore e della superficie
Ispezione della struttura funzionale

I requisiti di collaudo possono essere personalizzati in base agli standard di progetto del cliente.

---

Domande frequenti

1. È possibile sovrastampare la guarnizione in silicone direttamente sull'alloggiamento in plastica del connettore?

Sì. LSR può essere sovrastampato direttamente su materiali plastici idonei per formare una struttura di tenuta integrata. La compatibilità dei materiali deve essere verificata durante la fase di sviluppo del prodotto.

2. Quali materiali plastici vengono comunemente utilizzati per gli alloggiamenti dei connettori automobilistici?

Tra i materiali più comuni figurano il PA66, il PA66+GF, il PBT, il PPS e altre materie plastiche tecniche per il settore automobilistico. La scelta finale dipende dalla resistenza alla temperatura, dalla resistenza meccanica, dalle proprietà isolanti e dall'ambiente di applicazione.

3. È possibile personalizzare questo prodotto in base al nostro progetto di connettore?

Sì. Possiamo personalizzare l'alloggiamento del connettore, l'area di tenuta in LSR, il colore, la durezza, la struttura di bloccaggio e la disposizione dei terminali sulla base di disegni, campioni o file 3D.
