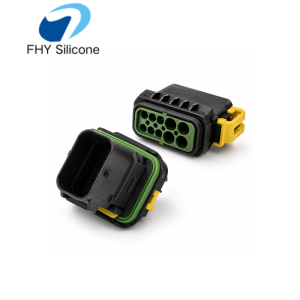

Wasserdichtes Steckverbindergehäuse mit LSR-Umspritzung für die Automobilindustrie

Das wasserdichte, mit Flüssigsilikonkautschuk umspritzte Steckverbindergehäuse für die Automobilindustrie ist ein präzisionsgeformtes Steckverbinderbauteil, das für elektrische Systeme und Kabelbäume in Fahrzeugen entwickelt wurde. Es kombiniert den Spritzguss aus hartem technischem Kunststoff mit einer integrierten Umspritzung aus Flüssigsilikonkautschuk, um eine zuverlässige Abdichtung, mechanischen Schutz, Vibrationsfestigkeit und langfristige Haltbarkeit unter rauen Bedingungen im Fahrzeuginneren zu gewährleisten.

Das Kunststoffgehäuse sorgt für strukturelle Festigkeit, die richtige Positionierung der Anschlüsse, Isolierung und Montagefestigkeit, während der umspritzte Dichtungsbereich aus LSR-Silikon eine weiche und elastische wasserdichte Barriere bildet. Diese integrierte Konstruktion trägt dazu bei, die Dichtungsqualität zu verbessern, separate Montageschritte zu reduzieren und die Produktzuverlässigkeit im Vergleich zu herkömmlichen, separat montierten Dichtungsringen zu erhöhen.

Dieses Produkt eignet sich für Steckverbinder in Kfz-Kabelbäumen, Steuergerätesteckverbinder, Sensorsteckverbinder, Leistungssteuerungsmodule, Beleuchtungssysteme und elektrische Verbindungssysteme für Fahrzeuge mit alternativen Antrieben.

---

Produktmerkmale

Integrierte LSR-Umspritzkonstruktion

Der Silikon-Dichtungsbereich wird direkt auf das Kunststoffgehäuse des Steckverbinders aufgespritzt, wodurch eine stabile, integrierte Struktur entsteht. Dies trägt dazu bei, das Risiko einer Verschiebung der Dichtung, fehlender Dichtungen oder Montagefehler zu verringern.

Hervorragende Wasser- und Staubdichtigkeit

Die LSR-Dichtungsstruktur sorgt für eine flexible Kompression und einen festen Kontakt mit dem Gegenstecker und trägt so dazu bei, die internen Anschlüsse vor Wasser, Staub, Feuchtigkeit und äußeren Verunreinigungen zu schützen.

Technischer Kunststoff in Automobilqualität

Das starre Gehäuse kann je nach den Anforderungen an Temperaturbeständigkeit, mechanische Festigkeit und elektrische Isolationsleistung aus Materialien in Automobilqualität wie PA66, PA66+GF, PBT, PPS oder anderen technischen Kunststoffen hergestellt werden.

Zuverlässige Verriegelungs- und Montagekonstruktion

Das Steckergehäuse kann mit Verriegelungsklammern, Zusatzverriegelungen, Positionierungsvorrichtungen, Führungsnuten und Vorrichtungen zur Verhinderung einer fehlerhaften Montage ausgestattet werden, um eine stabile Verbindung während des Fahrzeugbetriebs zu gewährleisten.

Geeignet für raue Umgebungsbedingungen im Automobilbereich

Das Produkt ist für Anwendungen konzipiert, die Vibrationen, Temperaturschwankungen, Feuchtigkeit, Staub und einem langfristigen Betrieb des elektrischen Systems ausgesetzt sind.

---

Produktspezifikationen

---

Typische Anwendungsbereiche

Dieses mit LSR umspritzte Steckergehäuse kann in folgenden Bereichen eingesetzt werden:

Steckverbinder für Kabelbäume in der Automobilindustrie
Elektrische Steckverbinder im Motorraum
Steckverbinder für Steuergeräte und Regelmodule
Sensor-Steckverbinderbaugruppen
Steckverbindersysteme für die Fahrzeugbeleuchtung
Elektrische Systeme von Fahrzeugen mit alternativen Antrieben
Steckverbinder für Batteriemanagementsysteme
Steckverbinder für Motorsteuerungen und Leistungsmodule
Wasserdichte elektrische Steckverbinderbaugruppen
Elektrische Anschlusssysteme für Industriefahrzeuge

---

Herstellungsprozess

Dieses Produkt wird im Präzisions-Zweikomponenten-Formverfahren hergestellt.

Zunächst wird das starre Kunststoffgehäuse des Steckverbinders im Spritzgussverfahren hergestellt. Anschließend wird der Kunststoffeinsatz in eine spezielle LSR-Form eingesetzt, wo flüssiger Silikonkautschuk eingespritzt und direkt auf den ausgewählten Dichtungsbereich des Kunststoffteils vulkanisiert wird.

Durch diesen Prozess werden die weiche Silikondichtung und das harte Kunststoffgehäuse zu einem integrierten Bauteil vereint. Im Vergleich zu manuell montierten Dichtungsteilen kann das LSR-Umspritzen die Produktkonsistenz, die Dichtungszuverlässigkeit, die Produktionseffizienz und die Montagesicherheit verbessern.

---

Vorteile des LSR-Umspritzens für Steckverbinder in der Automobilindustrie

Steckverbinder für die Automobilindustrie müssen häufig unter Bedingungen wie Vibrationen, Temperaturwechseln, Feuchtigkeit, Staub und wiederholten Montagevorgängen funktionieren. Herkömmliche, separat montierte Dichtungen können sich während der Produktion oder im Einsatz verschieben, abfallen oder falsch eingebaut werden.

Das LSR-Umspritzen trägt zur Lösung dieser Probleme bei, indem die Dichtungsstruktur direkt am Steckergehäuse angeformt wird. Die Silikondichtung wird in ihrer Position fixiert und sorgt beim Zusammenstecken für einen gleichmäßigen Anpressdruck. Diese Konstruktion kann Montage-Risiken verringern und die langfristige Dichtungsleistung verbessern.

Bei elektrischen Systemen in Kraftfahrzeugen ist dies besonders wichtig in Bereichen wie dem Motorraum, den Batteriepacks, den Sensoren, den Leuchten und den im Freien liegenden Anschlussstellen.

---

Anpassungsmöglichkeiten

Wir bieten maßgeschneiderte Entwicklungslösungen auf der Grundlage von Kundenzeichnungen, 3D-Dateien, Mustern und funktionalen Anforderungen.

Zu den Anpassungsmöglichkeiten gehören:

Materialauswahl
Auslegung der Steckverbinderstruktur
Konstruktion des LSR-Umspritzbereichs
Silikonhärte
Farbanpassung
Wasserdichte Dichtungsstruktur
Verriegelungs- und Positionierungsfunktionen
Anordnung der Anschlusslöcher
Prüfung der Maßtoleranzen
Formenkonstruktion und -fertigung
OEM-/ODM-Fertigung

Um die Produktentwicklung zu optimieren, können Kunden Angaben zur Betriebstemperatur, zur erforderlichen Schutzart, zur Anschlussstruktur, zur Anordnung der Anschlüsse, zur Montageart und zur Einsatzumgebung machen.

---

Qualitätskontrolle

Bei Komponenten für Automobilsteckverbinder sind Maßgenauigkeit, Dichtungsstabilität, optische Qualität, Verbindungsqualität und Passgenauigkeit bei der Montage wichtige Kontrollpunkte.

Die Qualitätsprüfung kann Folgendes umfassen:

Sichtprüfung
Maßbestimmung
Prüfung der Silikonverklebung
Montage-Passformprüfung
Prüfung der Dichtungsleistung
Materialprüfung
Farb- und Oberflächenprüfung
Prüfung der Funktionsstruktur

Die Testanforderungen können an die Projektstandards des Kunden angepasst werden.

---

Häufig gestellte Fragen

1. Kann die Silikondichtung direkt auf das Kunststoffgehäuse des Steckverbinders aufgespritzt werden?

Ja. LSR kann direkt auf geeignete Kunststoffe umspritzt werden, um eine integrierte Dichtungsstruktur zu bilden. Die Materialverträglichkeit sollte während der Produktentwicklung überprüft werden.

2. Welche Kunststoffe werden üblicherweise für Steckergehäuse im Automobilbereich verwendet?

Zu den gängigen Werkstoffen zählen PA66, PA66+GF, PBT, PPS und andere technische Kunststoffe in Automobilqualität. Die endgültige Auswahl hängt von der Temperaturbeständigkeit, der Festigkeit, der Isolierfähigkeit und den Einsatzbedingungen ab.

3. Kann dieses Produkt an unser Steckverbinder-Design angepasst werden?

Ja. Wir können das Steckergehäuse, den LSR-Dichtungsbereich, die Farbe, die Härte, die Verriegelungskonstruktion und die Anordnung der Anschlüsse anhand von Zeichnungen, Mustern oder 3D-Dateien individuell anpassen.
