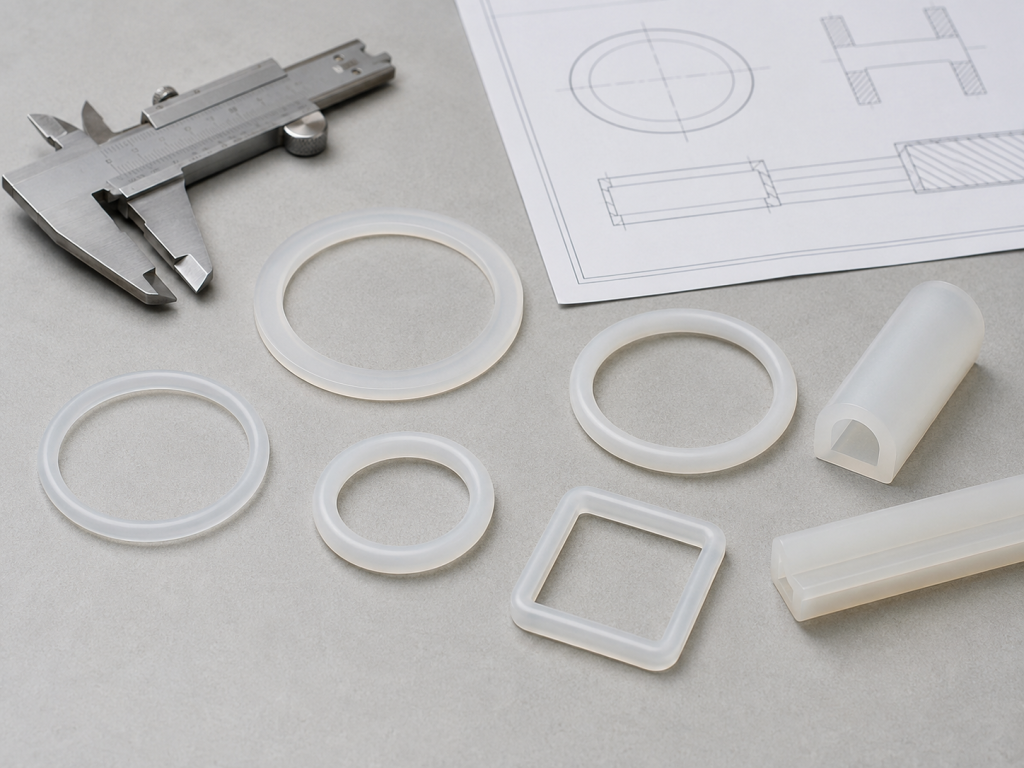

Silikon-Dichtungsringe: Leitfaden zu Profilen, Härtegraden und Werkstoffen

Silikondichtringe finden breite Anwendung in Industrieanlagen, der Elektronik, in Fluidtechniksystemen, Beleuchtungsprodukten, Haushaltsgeräten, Automobilbaugruppen und medizinischen Geräten. Ihr Hauptzweck besteht darin, das Eindringen oder Austreten von Flüssigkeiten, Gasen, Staub, Feuchtigkeit und Verunreinigungen zwischen zwei aneinanderstoßenden Oberflächen zu verhindern.

Bei der Auswahl eines Silikon-Dichtungsrings geht es jedoch um mehr als nur die Wahl des richtigen Durchmessers. Das Dichtungsprofil, die Silikonsorte, die Härte, der Kompressionsgrad, die Betriebstemperatur, die chemische Beanspruchung, die Maßtoleranz und das Herstellungsverfahren können sich alle auf die Dichtungsleistung auswirken.

In diesem Leitfaden werden die wichtigsten Faktoren erläutert, die Beschaffungsingenieure in der Industrie bei der Beschaffung von maßgefertigten Silikon-Dichtungsringen berücksichtigen sollten.

Was ist ein Silikon-Dichtungsring?

Ein Silikon-Dichtungsring ist ein Elastomer-Bauteil, das dazu dient, eine kontrollierte Abdichtung zwischen montierten Bauteilen herzustellen. Wenn der Ring in einer Nut oder zwischen zwei Oberflächen zusammengedrückt wird, füllt er kleine Spalten und Unebenheiten aus, die andernfalls zu Undichtigkeiten führen könnten.

Silikon-Dichtungsringe können wie folgt hergestellt werden:

• Standard-O-Ringe
• Flache Dichtungsscheiben
• Ringe mit quadratischem Querschnitt
• Rechteckige Dichtungen
• D-förmige Dichtungen
• X-Ringe
• Lippendichtungen
• Hohlringe
• Maßgefertigte Profile
• Mit Silikon umspritzte Dichtungskomponenten

Das richtige Profil hängt von der Nutgeometrie, der Druckrichtung, der Pressmethode, dem Montageverfahren und der erforderlichen Dichtleistung ab.

Gängige Profile für Silikon-Dichtungsringe

O-Ringe

O-Ringe haben einen runden Querschnitt und gehören zu den am häufigsten verwendeten Dichtungskomponenten. Sie eignen sich für statische und dynamische Dichtungsanwendungen, wenn sie in eine entsprechend ausgelegte Nut eingebaut werden.

Zu den typischen Anwendungsbereichen gehören:

• Ventilbaugruppen
• Pumpengehäuse
• Schaltschränke
• Rohrverbindungsstücke
• Sensorgehäuse
• Anlagen zur Lebensmittelverarbeitung
• Batterie- und Steckverbinderbaugruppen

O-Ringe lassen sich zwar leicht spezifizieren, doch hängt die Dichtungssicherheit in hohem Maße von den Nutabmessungen, dem Kompressionsverhältnis, der Oberflächenbeschaffenheit und der Materialauswahl ab.

Flache Dichtungsringe

Flache Silikon-Dichtungsringe werden häufig zwischen zwei Flanschen oder flachen Passflächen eingesetzt. Sie eignen sich für die Niederdruckabdichtung, den Staubschutz, den Spritzschutz und die Schwingungsdämpfung.

Flachringe kommen häufig vor in:

• Leuchtengehäuse
• Bedienfelder
• Schaltkästen
• Geräteabdeckungen
• Sichtfenster
• Schutzdeckel

Im Vergleich zu O-Ringen bieten Flachdichtungen eine größere Kontaktfläche, erfordern jedoch unter Umständen eine genauer dosierte Klemmkraft.

Quadratische und rechteckige Ringe

Dichtungsringe mit quadratischem oder rechteckigem Querschnitt sorgen für eine stabile Positionierung in einer Nut. Ihre flachen Dichtflächen können ein Abrollen oder Verdrehen während des Einbaus verringern.

Sie werden häufig ausgewählt, wenn:

• Die Rille ist breit und flach.
• Die Dichtung muss während der Montage stabil bleiben.
• Eine ebene Kontaktfläche ist vorzuziehen
• Die Anwendung erfordert eine vorhersehbare Komprimierung

In der Zeichnung sollten genaue Vorgaben zum Eckenradius und zur Hinterschneidung enthalten sein.

D-förmige Dichtungen

D-förmige Silikondichtungen haben eine flache und eine abgerundete Seite. Die flache Seite erleichtert die Positionierung der Dichtung, während die abgerundete Seite für eine kontrollierte Kompression sorgt.

Sie werden häufig verwendet für:

• Gehäusetüren
• Geräteabdeckungen
• Beleuchtungskörper
• Zugangsöffnungen
• Schutzgehäuse

D-förmige Profile können als geschlossene Ringe geformt oder als Strangpressprofile mit verklebten Enden geliefert werden.

Lippendichtungen

Lippendichtungen verwenden anstelle eines großen, zusammengedrückten Querschnitts eine dünne, flexible Dichtkante. Die Lippe kann auf Druck und Oberflächenbewegungen reagieren und dabei den Kontakt zur Gegenfläche aufrechterhalten.

Zu den Anwendungsbereichen können gehören:

• Drehwellen
• Gleitkomponenten
• Schutzhüllen
• Flüssigkeitsbehälter
• Staubschutzvorrichtungen

Die Geometrie der Dichtlippe muss sorgfältig ausgelegt werden, da eine übermäßige Kompression die Reibung erhöhen oder die Dichtkante dauerhaft verformen kann.

Hohlringe

Hohle Silikon-Dichtungsringe lassen sich mit weniger Kraftaufwand zusammendrücken als massive Dichtungen. Sie kommen zum Einsatz, wenn das Gehäuse, der Deckel oder das Gegenstück keinem hohen Anpressdruck standhalten können.

Zu den gängigen Anwendungsbereichen gehören:

• Türen für Großgeräte
• Dünne Kunststoffabdeckungen
• Glasbaugruppen
• Gehäuse für empfindliche Elektronik
• Leichtbaugehäuse

Die Wandstärke, der Innenhohlraum, die Fugenausführung und die Druckgrenze müssen kontrolliert werden, um ein Einstürzen oder eine ungleichmäßige Abdichtung zu verhindern.

Maßgefertigte Formprofile

Maßgefertigte Dichtungsringe kommen zum Einsatz, wenn Standard-O-Ringe oder Flachdichtungen die Konstruktionsanforderungen nicht erfüllen können. Zu den maßgefertigten Profilen können mehrere Dichtlippen, Positionierungsmerkmale, Verriegelungsrippen, Bohrungen, Laschen oder integrierte Montagefunktionen gehören.

Maßgefertigte Dichtungen werden oft bevorzugt, wenn Ingenieure folgende Anforderungen erfüllen müssen:

• Die Anzahl der einzelnen Komponenten reduzieren
• Die Konsistenz bei der Installation verbessern
• Falsche Montage vermeiden
• Kombination von Dichtungs- und Dämpfungsfunktionen
• Anpassung an unregelmäßige Gehäusegeometrie
• Verbesserung der automatisierten Montage

So wählen Sie die richtige Silikonhärte aus

Die Härte von Silikon wird üblicherweise anhand der Shore-A-Skala angegeben. Ein niedrigerer Shore-A-Wert steht für ein weicheres Material, während ein höherer Wert ein festeres Material kennzeichnet.

Zu den gängigen Härtebereichen für Silikon-Dichtungsringe gehören:

• 20–30 Shore A: sehr weich und stark komprimierbar
• 40–50 Shore A: weich bis mittelhart, geeignet für viele Niederdruckdichtungen
• 60–70 Shore A: fester, mit höherer Formstabilität
• 80 Shore A und mehr: Hart-Silikon für spezielle Anwendungen

Weichere Silikondichtungen

Weicheres Silikon passt sich leichter an unebene Oberflächen an und erfordert unter Umständen weniger Einbaukraft. Es eignet sich häufig für Kunststoffgehäuse, Glasoberflächen, Niederdruckabdeckungen und Oberflächen mit geringen Maßabweichungen.

Zu den möglichen Nachteilen zählen:

• Erhöhtes Risiko der Extrusion
• Verminderte Dimensionsstabilität
• Kompliziertere automatisierte Installation
• Erhöhte Empfindlichkeit gegenüber Dehnung
• Erhöhtes Risiko einer Überkompression

Härtere Silikondichtungen

Härteres Silikon sorgt für eine bessere Formbeständigkeit und kann in Nuten mit engen Maßtoleranzen bessere Eigenschaften aufweisen. Außerdem ist es unter höheren Belastungen verformungsbeständiger.

Zu den möglichen Nachteilen zählen:

• Höhere Klemmkraft
• Eingeschränkte Fähigkeit, Unebenheiten auszugleichen
• Größere Abhängigkeit von exakten Nutabmessungen
• Mögliche Undichtigkeit bei unzureichender Kompression

Für viele industrielle Anwendungen mit statischen Dichtungen ist ein Härtebereich von 40 bis 70 Shore A ein praktischer Ausgangswert. Die endgültige Härte sollte durch Montageversuche und Dichtheitsprüfungen bestätigt werden.

Auswahlmöglichkeiten bei Silikonmaterialien

Nicht alle Silikonwerkstoffe weisen die gleiche Leistungsfähigkeit auf. Beschaffungsingenieure sollten den gewünschten Silikontyp genau angeben, anstatt lediglich “Silikonkautschuk” zu fordern.”

Allzweck-Silikonkautschuk

Allzweck-Silikon eignet sich für viele industrielle Dichtungen, die mäßigen Temperaturen, Feuchtigkeit, Luft und Außenbedingungen ausgesetzt sind.

Zu den typischen Anwendungsbereichen gehören:

• Geräteabdeckungen
• Beleuchtungsbaugruppen
• Schaltschränke
• Haushaltsgeräte
• Allgemeine mechanische Produkte

Es bietet eine gute Flexibilität und Witterungsbeständigkeit, ist jedoch möglicherweise nicht für aggressive Chemikalien, Kraftstoffe oder streng regulierte Anwendungsbereiche geeignet.

Flüssiges Silikonkautschuk

Flüssigsilikonkautschuk, allgemein als LSR bezeichnet, wird im Spritzgussverfahren unter Verwendung eines Zweikomponenten-Flüssigmaterialsystems hergestellt. LSR eignet sich für die Großserienfertigung, komplexe Geometrien, dünne Wandstärken und präzise Dichtungselemente.

Zu den Vorteilen gehören:

• Gute Wiederholgenauigkeit
• Sauberes Formverfahren
• Hohe Gestaltungsflexibilität
• Stabile mechanische Leistung
• Kompatibilität mit der automatisierten Fertigung
• Möglichkeit zum Umspritzen von Kunststoff- oder Metalleinsätzen

LSR wird häufig für medizinische Geräte, Elektronik, Steckverbinder, Sensoren und industriell gefertigte Komponenten in Großserie verwendet.

Gummi mit hoher Konsistenz

Hochkonsistenter Kautschuk, auch als HCR oder fester Silikonkautschuk bezeichnet, kann im Formpressverfahren, im Transferformverfahren oder durch Extrusion verarbeitet werden.

Es wird üblicherweise verwendet für:

• Große Dichtungsringe
• Extrudierte Dichtungen
• Teile in kleinen bis mittleren Stückzahlen
• Dicke Dichtungsabschnitte
• Benutzerdefinierte Profile

HCR-Werkzeuge können bei bestimmten Teilegeometrien und Produktionsmengen kostengünstig sein.

Fluorsilikonkautschuk

Fluorsilikon vereint die Flexibilität von Silikon mit einer verbesserten Beständigkeit gegenüber Kraftstoffen, Ölen, Lösungsmitteln und bestimmten Chemikalien.

Es kann in Betracht gezogen werden für:

• Kraftstoffsysteme für Kraftfahrzeuge
• Luft- und Raumfahrtkomponenten
• Ölbelastete Geräte
• Spezialdichtungen für die Industrie

Fluorsilikon ist in der Regel teurer als herkömmliches Silikon und sollte daher nur dann spezifiziert werden, wenn die chemischen Umgebungsbedingungen dies erfordern.

Lebensmittelverträgliches Silikon

Für Geräte, Haushaltsgeräte, Trinkgefäße, Lebensmittelverarbeitungssysteme und Küchenprodukte kann lebensmitteltaugliches Silikon erforderlich sein.

Der Käufer sollte Folgendes festlegen:

• Vorgesehene Bedingungen für den Kontakt mit Lebensmitteln
• Betriebstemperatur
• Kontaktzeit
• Zielmarkt
• Erforderliche Prüfberichte
• Farb- und Geruchsbeschränkungen

Eine Angabe wie “Silikon in Lebensmittelqualität” reicht für sich genommen nicht aus. Die genauen Konformitätsanforderungen sollten in der Kaufspezifikation enthalten sein.

Silikon in medizinischer Qualität

Silikon in medizinischer Qualität kann in Produkten verwendet werden, bei denen kontrollierte Biokompatibilität, Reinheit, Rückverfolgbarkeit oder Sterilisationsleistung erforderlich sind.

In den Ausschreibungsunterlagen sollte Folgendes angegeben werden:

• Art und Dauer des Körperkontakts
• Erforderliche Biokompatibilitätsprüfungen
• Sterilisationsverfahren
• Reinraumanforderungen
• Rückverfolgbarkeit von Chargen
• Anforderungen an die Überprüfung und Dokumentation

Medizinische Anwendungen sollten individuell geprüft werden, da das Fertigteil, das Herstellungsverfahren, die Zusatzstoffe, die Pigmente und die Nachbearbeitungsschritte die Konformität beeinflussen können.

Temperaturverhalten

Silikon wird häufig für Anwendungen bei hohen oder niedrigen Temperaturen eingesetzt. Der einsetzbare Temperaturbereich hängt jedoch von der genauen Zusammensetzung, der Härte, der Einwirkzeit, der mechanischen Belastung und den Umgebungsbedingungen ab.

Bevor Sie ein Silikon-Dichtungsmaterial freigeben, vergewissern Sie sich, dass:

• Dauerbetriebstemperatur
• Kurzfristige Höchsttemperatur
• Mindestbetriebstemperatur
• Häufigkeit der Temperaturwechselbeanspruchung
• Kompression bei Hitzeeinwirkung
• Kontakt mit Dampf, Öl, Chemikalien oder Reinigungsmitteln

Ein Werkstoff, der bei einer bestimmten Temperatur flexibel bleibt, kann dennoch Veränderungen hinsichtlich Druckverformungsrest, Zugfestigkeit, Dehnung oder Dichtkraft aufweisen.

Kompression und Groove-Gestaltung

Ein Silikon-Dichtungsring muss so weit zusammengedrückt werden, dass ein Anpressdruck entsteht, jedoch nicht so stark, dass die Dichtung dauerhaft beschädigt wird.

Eine unzureichende Kompression kann folgende Folgen haben:

• Flüssigkeitsaustritt
• Gasleck
• Staubeintritt
• Ungleichmäßiger Anpressdruck
• Bewegung der Dichtung innerhalb der Nut

Eine zu starke Kompression kann folgende Auswirkungen haben:

• Dauerhafte Verformung
• Hohe Montagekraft
• Vorzeitige Druckverformungsrest
• Dichtungsstrangpressen
• Verzerrungen auf dem Wohnungsmarkt
• Risse oder Einrisse während der Verlegung

Bei statischen Dichtungen legen Ingenieure häufig zunächst einen moderaten Kompressionswert fest und passen diesen anschließend entsprechend der Härte, dem Querschnitt, der Nutgeometrie, dem Druck und den Anwendungsversuchen an.

Die Konstruktion sollte außerdem Platz dafür vorsehen, dass sich das Silikon bei Kompression seitlich ausdehnen kann. Eine Nut, die vor der Kompression vollständig ausgefüllt ist, kann zu übermäßiger Belastung führen oder die korrekte Montage verhindern.

Druckverformungsrest

Die Druckverformungsrestmessung gibt an, inwieweit ein Material nach einer Kompression bei einer bestimmten Zeit und Temperatur wieder seine ursprüngliche Dicke annimmt.

Bei Anwendungen mit langfristiger Dichtungsfunktion wird im Allgemeinen ein niedriger Kompressionsrestwert bevorzugt, da das Material die Dichtkraft dadurch besser aufrechterhalten kann.

Das Druckverformungsverhalten ist besonders wichtig für:

• Beheizte Gehäuse
• Langzeit-Statikdichtungen
• Kfz-Systeme
• Outdoor-Ausrüstung
• Industrieöfen
• Beleuchtungsprodukte
• Geräte mit langen Wartungsintervallen

Der Käufer sollte Testdaten unter Bedingungen anfordern, die für die tatsächliche Anwendung relevant sind, anstatt lediglich Werte bei Raumtemperatur zu vergleichen.

Chemische Verträglichkeit

Standard-Silikon weist eine gute Beständigkeit gegenüber Wasser, Luft, Ozon, Witterungseinflüssen und vielen allgemeinen Umgebungsbedingungen auf. Es ist jedoch möglicherweise nicht für den dauerhaften Kontakt mit bestimmten Kraftstoffen, Lösungsmitteln, Säuren, Ölen oder aggressiven Reinigungschemikalien geeignet.

Bevor Sie das Material auswählen, teilen Sie dem Lieferanten Folgendes mit:

• Chemische Bezeichnung
• Konzentration
• Belichtungstemperatur
• Expositionsdauer
• Druck
• Reinigungshäufigkeit
• Erforderliche Lebensdauer

Die Materialverträglichkeit sollte durch Tests überprüft werden, wenn die Dichtung in einer kritischen Anwendung eingesetzt wird.

Maßtoleranzen

Da Silikon flexibel ist, müssen die Maße mit geeigneten Methoden ermittelt werden. Zu enge Toleranzen können die Werkzeugkosten, den Prüfaufwand und die Ausschussquote erhöhen, ohne die Dichtungsleistung zu verbessern.

Zu den kritischen Dimensionen können gehören:

• Innendurchmesser
• Außendurchmesser
• Querschnittsdicke
• Gesamthöhe
• Verzahnung
• Position der Trennfuge
• Blitzstärke
• Standort des Tors
• Fugenabmessungen
• Ebenheit

In den Beschaffungszeichnungen sollte eindeutig angegeben werden, welche Maße für die Dichtheit entscheidend sind und welche Maße als Referenzwerte dienen.

Bei kundenspezifischen Ringen ist es außerdem wichtig, den Zustand festzulegen, in dem das Teil gemessen werden soll, z. B. im entspannten Zustand, im ungedehnten Zustand oder nach einer bestimmten Konditionierungszeit.

Fertigungsverfahren

Formpressen

Das Formpressverfahren wird häufig für Dichtungsringe aus HCR-Silikon eingesetzt. Es eignet sich für einfache Geometrien, größere Bauteile sowie für die Produktion in kleinen bis mittleren Stückzahlen.

Zu den Vorteilen können gehören:

• Geringere Komplexität der Werkzeuge
• Flexibilität bei größeren Bauteilen
• Eignung für dicke Querschnitte

Allerdings können die Zykluszeiten länger sein als beim LSR-Spritzgießen, und die Gratbekämpfung erfordert möglicherweise zusätzliche Aufmerksamkeit.

LSR-Spritzguss

Das LSR-Spritzgießen eignet sich für Präzisionsdichtungen, komplexe Geometrien, dünne Wandstärken, hohe Produktionsmengen und die automatisierte Fertigung.

Zu den Vorteilen gehören:

• Hohe Wiederholgenauigkeit
• Kürzere Formzyklen
• Gleichmäßige Materialmischung
• Weniger manuelle Handhabung
• Integration mit Einlegeteilen und Kunststoffkomponenten

Die Werkzeugkosten sind in der Regel höher, daher sollte das erwartete Jahresvolumen berücksichtigt werden.

Extrusion und Fugenverklebung

Große Dichtungsringe und Türdichtungen können aus extrudierten Silikonprofilen hergestellt werden, die zugeschnitten und zu einem geschlossenen Ring verbunden werden.

Die Verbindungsstelle kann zur schwächsten Stelle der Dichtung werden, daher sollte der Käufer Folgendes festlegen:

• Gelenkposition
• Gelenkfestigkeit
• Gemeinsamer Auftritt
• Maßtoleranz
• Anforderungen an die Dichtheitsprüfung
• Maximal zulässige Fehlanpassung

Bei kritischen Dichtungsanwendungen können geformte Ringe mit geschlossenem Ringquerschnitt eine gleichmäßigere Leistung bieten als geklebte, extrudierte Ringe.

Anforderungen an die Qualitätsprüfung

Ein Silikon-Dichtungsring sollte nicht allein aufgrund seines Aussehens zugelassen werden.

Ein praktischer Inspektionsplan kann Folgendes umfassen:

• Maßprüfung
• Härteprüfung nach Shore A
• Sichtprüfung
• Blitzinspektion
• Zug- und Dehnungsprüfung
• Prüfung der Druckverformungsrest
• Werkstoffkennzeichnung
• Dichtheitsprüfung
• Druckprüfung
• Alterungsprüfung
• Prüfung der Chemikalienbeständigkeit
• Rückverfolgbarkeit von Chargen

Zu den Sehstörungen können gehören:

• Blasen
• Tränen
• Unvollständige Befüllung
• Verunreinigung
• Fließspuren
• Übermäßiger Blitz
• Fehlausrichtung der Trennfuge
• Oberflächenbeulen
• Farbabweichung
• Beschädigte Gelenke

Bei Projekten mit hohen Stückzahlen sollten die Beschaffungsingenieure vor Beginn der Serienfertigung eine vereinbarte Grenzprobe oder einen Standard für die Fehlerakzeptanz festlegen.

Angaben, die in einer Angebotsanfrage enthalten sein sollten

Um ein genaues Angebot zu erhalten, geben Sie dem Lieferanten für Silikon-Dichtungsringe bitte folgende Informationen an:

1. 2D-Zeichnung und 3D-Modell
2. Dichtungsprofil und kritische Maße
3. Erforderliche Härte
4. Silikon-Materialtyp
5. Betriebstemperatur
6. Chemikalien oder Flüssigkeiten, mit denen das Produkt in Kontakt kommt
7. Statische oder dynamische Anwendung
8. Interner oder externer Druck
9. Erforderliche Komprimierungsstufe
10. Nutabmessungen
11. Farbvorgaben
12. Gesetzliche Anforderungen
13. Jährliche Bestellmenge
14. Anfängliche Mustermenge
15. Prüfvorschriften
16. Verpackungsvorschriften
17. Angestrebte Lebensdauer
18. Erforderliche Prüfberichte

Die Angabe vollständiger Anwendungsinformationen kann unnötige Probenahmerunden reduzieren und die Verwendung eines ungeeigneten Materials verhindern.

So wählen Sie einen Lieferanten für Silikon-Dichtungsringe aus

Ein qualifizierter Lieferant sollte in der Lage sein, sowohl die Fertigung als auch die Anwendungstechnik zu unterstützen.

Zu den wichtigen Kompetenzen der Lieferanten gehören:

• Auswahl des Silikonmaterials
• Überprüfung des Dichtungsprofils
• Formfluss- und Füllanalyse
• Werkzeugkonstruktion
• Prototypenfertigung
• LSR-Spritzguss
• Formpressen
• Silikon-Extrusion
• Einschlussformen
• Umspritzen von Kunststoff mit Silikon
• Maßprüfung
• Dichtheitsprüfung
• Rückverfolgbarkeit von Materialien
• Individuelle Verpackungen

Bei kritischen Projekten sollten Sie den Lieferanten bitten, vor Beginn der Werkzeugfertigung die Nut, das Kompressionsverhältnis, die Trennfuge, die Lage des Grat und die Montageart zu überprüfen.

Fazit

Die Leistungsfähigkeit eines Silikon-Dichtungsrings hängt vom Zusammenspiel zwischen Profilgeometrie, Härte, Materialzusammensetzung, Nutausführung, Kompression, Temperatur, chemischer Beanspruchung und Fertigungsqualität ab.

Einkaufsingenieure in der Industrie sollten es vermeiden, eine Dichtung allein anhand des Durchmessers und des Preises auszuwählen. Ein technisch geeigneter Dichtungsring sollte unter Berücksichtigung der tatsächlichen Einsatzbedingungen bewertet und in der Endmontage getestet werden.

Wenn Sie ein Angebot für einen maßgefertigten Silikon-Dichtungsring anfordern, geben Sie bitte detaillierte Zeichnungen, Betriebsbedingungen, Materialanforderungen, das jährliche Volumen und die Erwartungen hinsichtlich der Prüfungen an. Eine frühzeitige technische Prüfung kann das Leckagerisiko verringern, die Entwicklungszeit verkürzen und die langfristige Dichtungszuverlässigkeit verbessern.

Häufig gestellte Fragen

Welche Härte eignet sich am besten für einen Silikon-Dichtungsring?

Es gibt keine einheitliche Härte, die für jede Anwendung geeignet ist. Weicheres Silikon lässt sich leichter zusammendrücken und passt sich besser an, während härteres Silikon eine höhere Formstabilität bietet. In vielen industriellen statischen Dichtungen wird Silikon im Härtebereich von 40 bis 70 Shore A verwendet, doch die endgültige Wahl sollte im Rahmen der tatsächlichen Montage überprüft werden.

Sind Silikon-Dichtungsringe für hohe Temperaturen geeignet?

Silikon weist im Allgemeinen eine gute Beständigkeit bei hohen und niedrigen Temperaturen auf, doch der zulässige Temperaturbereich hängt von der Zusammensetzung, der Einwirkzeit, der Kompression und den Umgebungsbedingungen ab. Klären Sie die Grenzwerte für Dauertemperaturen und Kurzzeitbelastungen stets mit dem Materiallieferanten ab.

Sind Silikon-Dichtungsringe öl- und kraftstoffbeständig?

Herkömmliches Silikon weist unter Umständen nur eine begrenzte Beständigkeit gegenüber bestimmten Ölen, Kraftstoffen und Lösungsmitteln auf. Für den Einsatz in chemisch belasteten Umgebungen sind Fluorsilikon oder ein anderes Elastomer möglicherweise besser geeignet. Für kritische Anwendungen wird eine Kompatibilitätsprüfung empfohlen.

Was ist der Unterschied zwischen einem O-Ring und einem flachen Silikon-Dichtungsring?

Ein O-Ring hat einen runden Querschnitt und wird in der Regel in eine dafür vorgesehene Nut eingesetzt. Ein flacher Dichtungsring verfügt über eine breitere Kontaktfläche und wird häufig zwischen zwei flachen, zueinander passenden Bauteilen zusammengedrückt.

Können Silikon-Dichtungsringe individuell geformt werden?

Ja. Individuell geformte Ringe können spezielle Profile, Lippen, Rippen, Positionierungslaschen, Verriegelungsvorrichtungen, Bohrungen und integrierte Funktionsstrukturen aufweisen.

Sollte ein Dichtungsring die Nut vollständig ausfüllen?

Nein. Die Nut benötigt in der Regel Platz, damit sich das Silikon bei Kompression ausdehnen kann. Eine vollständige Füllung der Nut kann zu übermäßiger Belastung, hohem Einbaudruck und einer Beschädigung der Dichtung führen.

Welche Informationen werden benötigt, um ein Angebot für eine maßgefertigte Silikondichtung zu erstellen?

Der Lieferant benötigt in der Regel eine Zeichnung, Maßangaben, Angaben zur Härte, zur Werkstoffart, zur Betriebstemperatur, zur chemischen Beanspruchung, zur jährlichen Abnahmemenge, zu den Einsatzbedingungen sowie zu den Prüfvorgaben.
