Leitfaden zur Auslegung von Silikon-Kabelverschraubungen: Ausschnitt in der Schalttafel, Auszugskraft und IP-Dichtheit

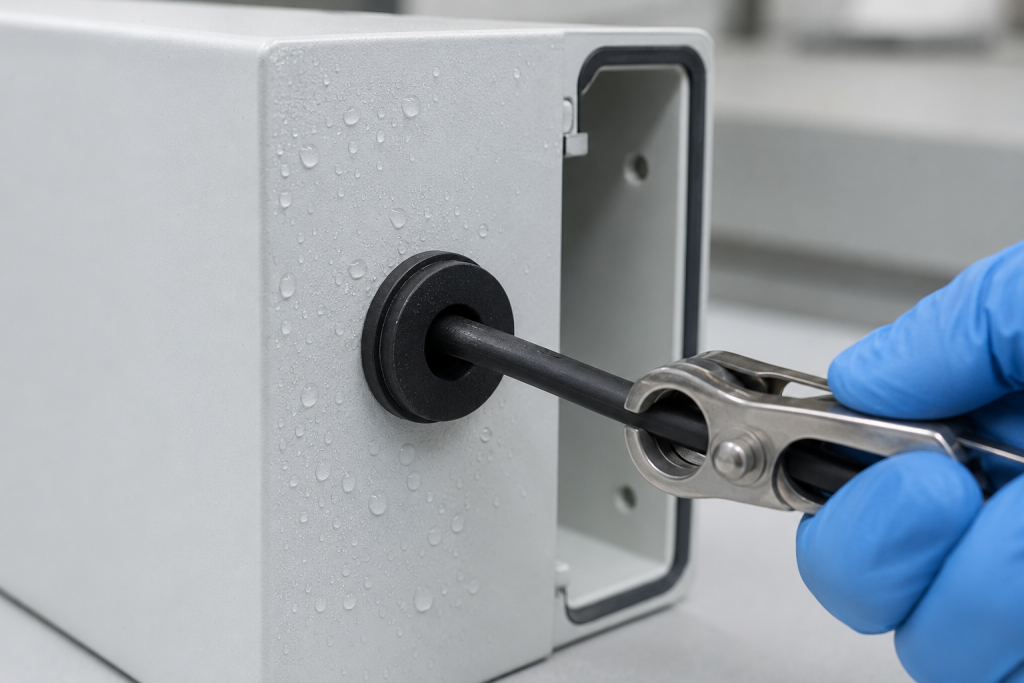

Eine Kabelverschraubung aus Silikon schützt Drähte und Kabel beim Durchführen durch ein Metall- oder Kunststoffgehäuse. Je nach Ausführung kann dasselbe Bauteil Kantenschutz, Kabelhalterung, Zugentlastung sowie Schutz vor dem Eindringen von Staub oder Wasser bieten.

Diese Funktionen erfolgen jedoch nicht automatisch. Ein weicher Ring, der in eine Öffnung in der Blende eingesetzt wird, schützt ein Kabel zwar vor scharfen Kanten, bietet jedoch nur geringen Auszugswiderstand und keine zuverlässige Abdichtung gegen Umwelteinflüsse.

Für die erfolgreiche Konstruktion von Silikon-Kabeldurchführungen müssen Ingenieure folgende Aspekte aufeinander abstimmen:

• Abmessungen der Aussparung in der Schalttafel
• Plattenstärke und Kantenbeschaffenheit
• Außendurchmesser und Toleranz des Kabels
• Geometrie der Tülle und des Flansches
• Silikonhärte
• Interferenz zwischen Kabel und Tülle
• Anforderungen an die Auszugskraft und die Biegefestigkeit
• Angestrebtes IP-Schutzniveau
• Verlege- und Prüfverfahren

Was muss eine Kabeldurchführung leisten?

Bevor Sie die Geometrie erstellen, definieren Sie die erforderlichen Funktionen.

Kantenschutz

Die Kabeldurchführung schützt den Kabelmantel vor scharfen Kanten der Schalttafel. Dies ist die einfachste Art einer Kabeldurchführung, die nicht unbedingt eine Abdichtung oder Zugentlastung gewährleistet.

Kabelverlegung

Die Kabeldurchführung hält das Kabel in der Mitte und begrenzt dessen Bewegung gegenüber der Blende.

Auszugswiderstand

Die Tülle verhindert eine axiale Verschiebung, wenn am Kabel gezogen wird. Dies mag für leichte Positionierungsaufgaben ausreichen, sollte jedoch nicht automatisch als zertifizierte Zugentlastung angesehen werden.

Knickschutz

Eine verlängerte Hülse oder ein konisch zulaufender Stutzen kann die Biegespannung an der Stelle verringern, an der das Kabel aus dem Gehäuse austritt.

Umgebungsdichtung

Eine Dichtungshülse verschließt den Leckageweg zwischen:

1. Die Tülle und die Blende
2. Die Tülle und das Kabel

Beide Schnittstellen müssen nach dem Einbau, bei Kabelbewegungen, im Laufe der Zeit und bei Temperatureinflüssen dicht bleiben.

Tülle, Zugentlastungshülse oder Kabelverschraubung?

Diese Produkte sehen zwar ähnlich aus, dienen aber unterschiedlichen Zwecken.

Produkttyp	Kantenschutz	Kabelhalterung	Umgebungsabdichtung
Durchgangs-Tülle	Ja	Begrenzt	Normalerweise nicht
Dichtungs-Kabelverschraubung	Ja	Entwurfsabhängig	Möglich
Zugentlastungshülse	Ja	Hauptfunktion	Entwurfsabhängig
Knickschutzmanschette	Ja	Eingeschränkt, sofern nicht gesondert verankert	Entwurfsabhängig
Kabelverschraubung	Ja	Für die Verankerung konzipiert	Allgemein erhältlich
Umspritzte Kabeldurchführung	Ja	Kann hoch sein	Kann eine hohe Dichtwirkung gewährleisten

Die Norm IEC 62444 legt Anforderungen an die Bauweise und die Leistungsmerkmale von kompletten Kabelverschraubungen fest, die in elektrischen Anlagen verwendet werden. Sie gilt nicht automatisch für eine einfache Silikon-Steckdurchführung. IEC 62444:2010

Wenn die Anwendung eine zertifizierte Kabelverankerung erfordert, sind eine konforme Kabelverschraubung, eine separate Kabelklemme oder eine umspritzte Zugentlastungskonstruktion möglicherweise besser geeignet als die alleinige Verwendung einer weichen Tülle.

Anwendungsbereiche für Silikon-Kabelverschraubungen

Maßgefertigte Silikon-Durchführungen kommen zum Einsatz in:

• Elektronikgehäuse für den Außenbereich
• Sensorgehäuse
• LED-Beleuchtung
• Batteriesysteme
• Ladegeräte und Netzteile
• Haushaltsgeräte
• Medizinische Geräte
• Fahrzeugelektronik
• Industrielle Steuerungssysteme
• Schiffsausrüstung
• Kommunikationsgeräte
• Kabelbaumbaugruppen

Silikon eignet sich besonders gut für Anwendungen, bei denen Flexibilität, Temperaturbeständigkeit oder Witterungsbeständigkeit im Außenbereich eine wichtige Rolle spielen. Die genaue Materialauswahl muss jedoch weiterhin unter Berücksichtigung der Temperatur der Anwendung, der Einwirkung von Flüssigkeiten, der UV-Belastung, der Entflammbarkeit sowie der gesetzlichen Anforderungen getroffen werden.

Ausbruchdesign für Schalttafeln

Die Aussparung in der Platte ist eines der wichtigsten Maße bei der gesamten Montage. Eine zu große Aussparung kann die Haltekraft und den Dichtungsdruck verringern. Eine zu kleine Aussparung kann den Einbau erschweren oder die Tülle beschädigen.

Ausschnittdurchmesser

Bei einer runden Tülle wird die Öffnung in der Platte in der Regel anhand ihres Fertigdurchmessers und nicht anhand der Nenngröße des Stanz- oder Bohrwerkzeugs festgelegt.

Die Zeichnung sollte Folgendes festlegen:

• Nenn-Ausschnittsdurchmesser
• Durchmessertoleranz
• Kreislaufwirtschaft
• Zugabe für Grate
• Anforderung an die Kantenbrüche
• Plattenstärke
• Zustand der Oberflächenbeschichtung
• Prüfverfahren

Legen Sie die Aussparung erst fest, nachdem Sie die Abmessungen der geformten Tülle und die Silikonhärte bestätigt haben.

Plattendicke

Die Haltenut der Tülle muss dem tatsächlichen Plattendickenbereich entsprechen.

Falls die Platte dünner ist als erwartet:

• Die Tülle kann sich axial verschieben.
• Die Dichtlippe wird möglicherweise nicht ausreichend zusammengedrückt.
• Die Tülle kann sich drehen.
• Der Auszugswiderstand kann nachlassen.

Falls die Platte dicker ist als erwartet:

• Die Einbaukraft kann zu hoch werden.
• Die Haltekante rastet möglicherweise nicht vollständig ein.
• Silikon kann beim Einbau reißen.
• Der Flansch kann sich verziehen.
• Die Dichtung kann uneben werden.

Kommerzielle Dichtungsdurchführungen werden in der Regel anhand des Kabeldurchmesserbereichs, der Schalttafelöffnung und der zulässigen Schalttafeldicke spezifiziert. In den Daten zu den IP67-Durchführungen von Trelleborg sind diese Maße beispielsweise separat aufgeführt, und für ausgewählte Größen werden Silikonvarianten angeboten. Trelleborg IP67-Kabeldurchführungen

Rillenbreite

Die Breite der axialen Nut sollte entsprechend der Plattendicke und der erforderlichen Druckbeanspruchung ausgelegt werden.

Eine lockere Nut vereinfacht die Montage, kann jedoch Bewegungen und Undichtigkeiten begünstigen. Eine stark zusammengedrückte Nut kann den Halt verbessern, jedoch zu Rissen oder einem übermäßigen Montageaufwand führen.

Die Nut sollte an folgender Stelle geprüft werden:

• Mindestdicke der Platte
• Nennstärke der Platte
• Maximale Plattendicke
• Mindestbreite der eingeformten Nut
• Maximale Breite der eingeformten Nut

Durchmesser des Halteflansches

Der Flansch bzw. die Sicherungslippe muss ausreichend über die Öffnung in der Platte hinausragen, damit die Tülle nicht durch das Loch geschoben oder gezogen werden kann.

Ein größerer Flanschdurchmesser kann den Halt verbessern, führt jedoch auch zu folgenden Erhöhungen:

• Einbaukraft
• Erforderlicher Freiraum um die Aussparung herum
• Gefahr der Flanschverformung
• Materialverbrauch

Die inneren und äußeren Flansche müssen möglicherweise unterschiedliche Abmessungen aufweisen, wenn die Kabelkräfte hauptsächlich in eine Richtung wirken.

Zustand der Ausschnittkante

Scharfe Grate können das Silikon bei der Installation oder beim Bewegen des Kabels beschädigen.

Geben Sie Folgendes an:

• Entgratungsverfahren
• Kantenbruch
• Eckenradius
• Grenzwert für die Oberflächenbeschaffenheit
• Beschichtungszustand

Vermeiden Sie eine zu große Fase, wenn der Flansch eine definierte ebene Fläche zur Abdichtung benötigt.

Runde, ovale und nicht runde Öffnungen

Runde Ausschnitte lassen sich in der Regel leichter herstellen, prüfen und abdichten. Für Flachkabel, Steckverbinder oder zur Verdrehsicherung können ovale oder rechteckige Öffnungen erforderlich sein.

Bei nicht runden Designs ist besonders auf Folgendes zu achten:

• Kurvenradien
• Ausrichtung der Tülle
• Lokale Flanschkompression
• Toleranz bei der Aussparung in der Platte
• Einbauanleitung
• Position der Trennfuge der Form

Scharfe Innenecken sollten vermieden werden, da sie sowohl die Belastung der Platten als auch das Risiko eines Silikonrisses erhöhen.

Kabeldurchmesser und Dichtungsinterferenz

Eine Dichtungshülse weist in der Regel eine Öffnung auf, die kleiner ist als der Außendurchmesser des Kabels. Das gedehnte Silikon übt einen radialen Druck auf den Kabelmantel aus.

Die nominelle Kabelstörung lässt sich wie folgt ausdrücken:

Spiel (%) = (Kabelaußendurchmesser – Innendurchmesser der Tülle) ÷ Kabelaußendurchmesser × 100

Es gibt keinen allgemeingültigen Überlappungsprozentsatz, der für jedes Kabel und jede Kabeldurchführung geeignet ist.

Der richtige Wert hängt ab von:

• Kabeldurchmesser
• Toleranz des Seildurchmessers
• Kabelovalität
• Material der Jacke
• Härte der Ummantelung
• Oberflächenstruktur der Jacke
• Silikonhärte
• Dichtlippendicke
• Kontaktlänge
• Installationsverfahren
• Erforderliche Auszugskraft
• Temperaturbereich

Unzureichende Interferenz

Zu geringe Störung kann folgende Auswirkungen haben:

• Wasseraustritt
• Staubeintritt
• Kabelbewegung
• Geringe Auszugskraft
• Unregelmäßige Abdichtung nach Vibration

Übermäßige Einmischung

Zu starke Störungen können folgende Auswirkungen haben:

• Schwieriges Einführen des Kabels
• Gerollte oder umgedrehte Dichtlippen
• Beschädigung der Kabelummantelung
• Silikonriss
• Übermäßige lokale Belastung
• Verformte Plattenabdichtung
• Große Schwankungen bei der Montage

Die Konstruktion muss sowohl für den kleinsten als auch für den größten zulässigen Kabeldurchmesser geeignet sein.

Kompatibilität der Kabelummantelung

Da die Tülle ständig mit dem Kabelmantel in Kontakt steht, ist die Materialverträglichkeit von Bedeutung.

Zu den gängigen Materialien für Kabelmäntel gehören:

• PVC
• TPE
• TPU
• Silikon
• Gummi
• Polyethylen
• Fluorpolymer

Prüfen Sie die Möglichkeiten für:

• Migration von Weichmachern
• Oberflächenaufweichung
• Schwellung
• Reibungsverlust
• Färbung
• Chemischer Angriff
• Haftung zwischen ähnlichen Elastomeren
• Veränderungen nach der Wärmealterung

Ein Kabel, das bei der Erstmontage fest sitzt, kann nach Einwirkung von Hitze, Öl oder Feuchtigkeit an Halt verlieren.

Auslegung des Kabelabdichtungsbereichs

Einlippendichtung

Eine einzelne Dichtlippe ist kompakt und lässt sich leicht formen. Sie mag für kontrollierte Anwendungen in Innenräumen ausreichen, bietet jedoch nur eine begrenzte Redundanz.

Mehrere Dichtungsrippen

Mehrere Rippen sorgen für mehrere Kontaktzonen rund um das Kabel. Dies kann die Dichtungssicherheit verbessern, wenn der Kabeldurchmesser oder die Oberflächenbeschaffenheit variieren.

Die Rippen dürfen nicht so scharf sein, dass sie sich in einen weichen Kabelmantel einschneiden.

Langer zylindrischer Kontakt

Eine längere Kontaktbohrung kann die Reibung und die Dichtfläche vergrößern. Allerdings erhöht sie auch die Einsteckkraft des Kabels und kann dazu führen, dass die Dichtfläche bei der Montage eingeklemmt oder gefaltet wird.

Durchbohrte Membran

Eine dünne Membran kann das Gehäuse vor der Kabelverlegung verschlossen halten. Das Kabel oder ein Montagewerkzeug durchstößt die Membran während der Montage.

Zu den wesentlichen Risiken zählen:

• Unregelmäßiges Reißen
• Unkontrollierte Schlitzlänge
• Membranfragmente
• Damage from a connector
• Leakage around small cables
• Reduced pull-out repeatability

A molded pre-slit membrane offers more controlled opening behavior, but flash and slit dimensions must be carefully inspected.

Blind Sealing Plug

Some designs can function as a closed plug when no cable is installed and as a grommet after the membrane is opened.

Do not assume the same IP rating applies in both configurations without testing both conditions.

Panel-Side Sealing

Cable sealing alone is not enough. Water can also pass between the outside of the grommet and the panel cutout.

Panel-side sealing may be created by:

• Radial compression around the cutout
• Axial compression between flanges
• A molded sealing bead
• Multiple panel-contact ribs
• A tapered locking section

The sealing surface should contact a flat, clean area around the entire cutout.

Potential leak paths include:

• Panel burrs
• Weld distortion
• Paint buildup
• Kratzer
• Parting-line flash
• Sink or deformation in a plastic housing
• Incomplete flange engagement
• Local contamination

Pull-Out Force

Pull-out force is the axial force required to move the cable through the grommet, remove the grommet from the panel or cause another defined failure.

These are different failure modes and should be recorded separately.

Cable Slips Through the Grommet

This indicates that friction and cable interference are insufficient for the applied load.

Grommet Pulls Out of the Panel

This indicates inadequate flange overlap, groove engagement or panel retention.

Silicone Tears

The grommet may have insufficient tear strength, excessive interference, sharp geometry or a stress concentration around the panel groove.

Cable Jacket Is Damaged

The grommet may use excessive compression or overly sharp internal ribs.

Factors Affecting Pull-Out Force

Pull-out performance depends on:

• Interferenz zwischen Kabel und Tülle
• Length of cable contact
• Number and shape of internal ribs
• Silikonhärte
• Coefficient of friction
• Cable surface finish
• Plattenstärke
• Retaining-lip geometry
• Direction of loading
• Temperatur
• Cable conditioning
• Presence of water, oil or dust
• Aging and compression set

A larger interference fit may increase pull-out force, but it can also increase assembly force and sealing-lip damage. Pull-out force and assembly force should be optimized together.

How to Specify a Pull-Out Test

A drawing statement such as “high pull-out force” is not measurable. A useful test specification should define:

• Cable type and manufacturer
• Cable nominal diameter and tolerance
• Panel material and thickness
• Abmessungen der Aussparung in der Schalttafel
• Grommet installation condition
• Zugrichtung
• Zuggeschwindigkeit
• Preload
• Maximum load
• Load duration
• Permitted cable displacement
• Permitted grommet movement
• Acceptable failure mode
• Prüftemperatur
• Wet or dry condition
• Pre-aging requirement

Testing should include the cable and panel combinations expected to produce the lowest retention.

A practical validation matrix includes:

• Minimum cable OD with minimum panel thickness
• Minimum cable OD with maximum panel thickness
• Maximum cable OD with minimum panel thickness
• Maximum cable OD with maximum panel thickness

Pull-Out Resistance Is Not Always Strain Relief

A sealing grommet can produce measurable pull-out resistance but still be unsuitable as the only cable anchor.

Use a separate internal clamp, cable tie feature, overmolded anchor or cable gland when:

• The cable can be pulled by the user.
• The cable supplies mains power.
• Safety certification requires anchorage.
• The cable is heavy.
• Vibration or repeated bending is expected.
• Pulling force could reach solder joints or terminals.
• Failure would expose live electrical parts.

The grommet can then focus on edge protection and sealing while the internal structure carries the mechanical load.

Understanding IP Sealing

The IP Code classifies the protection provided by electrical enclosures against access, solid foreign objects and water ingress. IEC 60529 is the primary international standard for this classification. IEC 60529:1989+A1:1999+A2:2013

The first IP digit relates to protection against solid objects and dust. The second digit relates to protection against water.

A grommet alone does not establish an enclosure’s IP rating. The rating applies to the tested assembly, including:

• Enclosure
• Panel cutout
• Grommet
• Kabel
• Cable position
• Installation process
• Other joints and openings

An “IP67 grommet” should therefore be interpreted as a component designed to support IP67 performance when installed according to specified conditions—not as a guarantee that every enclosure using it will pass.

IP54, IP67 and Other Requirements

Different enclosure applications require different levels of protection.

For example, Trelleborg separates cable-grommet products intended for IP54 and IP67 applications and specifies different cable, opening and plate-thickness ranges. Trelleborg IP54 grommets

When defining an IP requirement, clarify:

• Required IP code
• Indoor or outdoor use
• Installation orientation
• Water pressure or immersion condition
• Testdauer
• Cable movement during service
• Whether the cable is installed or absent
• Whether the product must pass before and after aging
• Any additional pressure-washing requirements

A higher second digit should not be assumed to cover every lower-level water-jet condition unless the applicable product standard or test plan requires it.

Common IP Leakage Paths

Leckagepfad	Mögliche Ursache
Between cable and bore	Insufficient interference, cable ovality or damaged lip
Between grommet and panel	Incorrect cutout, wrong panel thickness or incomplete engagement
Through a membrane slit	Excessive slit length, tearing or flash
Along a cable surface	Jacket grooves, printed markings or irregular texture
At the mold parting line	Flash or dimensional mismatch
Around a preassembled connector	Membrane damaged during installation
After cable movement	Loss of sealing pressure or lip inversion
After aging	Compression set, swelling, hardening or jacket migration

IP Validation Plan

1. Dimensional Inspection

Maßnahme:

• Finished cutout
• Plattenstärke
• Cable diameter and ovality
• Grommet groove width
• Grommet bore diameter
• Flanschabmessungen
• Sealing-lip condition

2. Installation Evaluation

Eintrag:

• Grommet installation force
• Cable insertion force
• Assembly time
• Lippenfalten
• Zerreißen
• Operator variation
• Need for lubricant or installation tools

Any assembly lubricant must be compatible with the materials and included in validation testing.

3. Initial IP Test

Test the complete enclosure using the specified cable and grommet configuration.

4. Mechanical Preconditioning

Depending on the application, complete:

• Pull-out loading
• Kabelbiegen
• Torsion
• Vibration
• Mechanischer Stoß
• Repeated cable movement

5. Umgebungsbedingungen

Possible exposures include:

• Hochtemperaturalterung
• Einwirkung niedriger Temperaturen
• Temperature cycling
• UV-Belastung
• Ozon
• Luftfeuchtigkeit
• Oil or chemical contact
• Salt-containing environments

6. Repeat the IP Test

A design should maintain the required protection after relevant mechanical and environmental stresses—not only when the grommet is newly installed.

Materialhärte

Silicone hardness affects sealing pressure, installation and retention.

Weicheres Silikon

Mögliche Vorteile:

• Easier installation
• Better conformance to cable irregularities
• Lower stress on thin panels
• Improved sealing at low compression

Mögliche Nachteile:

• Lower pull-out resistance
• Flange folding
• Easier extrusion
• Greater dimensional deformation

Härteres Silikon

Mögliche Vorteile:

• Higher retention
• Improved shape stability
• More defined locking engagement
• Easier automated handling

Mögliche Nachteile:

• Higher installation force
• Verminderte Konformität
• Increased tearing risk during insertion
• Greater cable-jacket stress

Hardness should be selected together with the geometry. Changing hardness without adjusting the bore, lips and panel groove can significantly alter performance.

Grommet Geometry for Bend Protection

If the cable repeatedly flexes near the enclosure, add a flexible sleeve or boot.

A bend-protection section should use:

• Gradual thickness transitions
• Smooth external radii
• Adequate flexible length
• No sharp step at the panel
• Controlled cable clearance
• Strain relief located away from the electrical termination

A very short, stiff sleeve can simply move the stress concentration to the end of the grommet.

Designing for Preassembled Connectors

A cable with a connector may not pass through the grommet’s sealing hole.

Mögliche Lösungen sind unter anderem:

• Split grommet
• Slotted membrane
• Hinged or two-piece cable entry
• Stretchable push-through membrane
• Grommet installed before connector termination
• Overmolded cable-entry assembly

Split grommets simplify installation but introduce an additional sealing path. The split-line geometry, compression and orientation must be validated.

Tolerance Analysis

A successful design should consider the complete dimensional stack.

Parameter	Minimum-condition risk	Maximum-condition risk
Cable OD	Leakage and low pull-out force	High insertion force and lip damage
Panel cutout	Difficult installation	Low retention and panel leakage
Plattenstärke	Loose axial fit	Incomplete flange engagement
Grommet bore ID	Hohe Montagekraft	Niedriger Dichtungsdruck
Nutbreite	Difficult installation	Grommet movement
Flanschdurchmesser	Limited retention	Excessive assembly force or space use

Do not evaluate each dimension independently. The worst assembly condition is often created by several tolerances acting in the same direction.

Überlegungen zur Fertigung

Custom silicone cable grommets can be manufactured by compression molding, transfer molding or liquid silicone rubber injection molding.

Tooling should control:

• Bore diameter
• Nutbreite
• Flange thickness
• Geometrie der Dichtungsrippen
• Membrandicke
• Position der Trennfuge
• Standort des Tors
• Flash at sealing surfaces
• Luftansammlung
• Demolding strain

The parting line should be kept away from critical cable and panel sealing surfaces where practical.

A gate vestige located on a thin flange may cause distortion or tearing. A vestige inside the cable bore may create a leakage path or damage the cable jacket.

Blitzsteuerung

Small amounts of flash can prevent proper sealing or make cable installation inconsistent.

Critical inspection areas include:

• Cable bore
• Sealing ribs
• Membrane slit
• Panel groove
• Retaining lips
• Flange sealing face

Flash limits should be specified by functional zone. “No flash” without an inspection method or measurable limit can create disagreement between the supplier and buyer.

Common Grommet Failures

Misserfolg	Mögliche Ursache	Korrekturrichtung
Grommet falls out	Cutout too large, flange too small or silicone too soft	Review panel and retaining geometry
Grommet tears during installation	Sharp panel edge, excessive interference or poor tear strength	Deburr panel and revise geometry or material
Cable pulls through	Low cable interference or short contact length	Increase controlled grip or add separate anchorage
Cable cannot be inserted	Bore too small, lip too sharp or jacket friction too high	Optimize bore, lip and installation method
Water leaks around cable	Low interference, cable ovality or folded lip	Review cable tolerance and seal geometry
Water leaks around panel	Wrong groove width, burr or uneven panel	Improve panel interface and dimensional control
Grommet rotates	Loose panel fit or cable torque	Add anti-rotation geometry
Cable jacket is damaged	Excessive compression or sharp ribs	Increase sealing radii and reduce local stress
Seal fails after aging	Dauerverformung oder Materialunverträglichkeit	Test alternative material and geometry
IP result varies by operator	Inconsistent flange engagement or cable installation	Add assembly fixtures and visual checks

Prototype and Pilot Production

A prototype tool or replaceable mold insert is valuable when the design contains:

• An unproven cable-interference fit
• A thin pierceable membrane
• High pull-out-force requirements
• A wide cable-diameter range
• A non-round panel cutout
• Begrenzter Platz im Gehäuse
• A demanding IP rating

Prototype testing should use production-representative silicone, cables, panels and surface coatings.

After the geometry is confirmed, conduct a pilot run to evaluate:

• Cavity-to-cavity variation
• Flash
• Bore dimensions
• Einbaukraft
• Pull-out force
• IP performance
• Visual defects
• Packaging deformation

Checkliste für Angebotsanfragen

Provide the following information when requesting a custom silicone cable grommet quotation:

• 2D-Zeichnung und 3D-Modell
• Cable type and jacket material
• Minimum, nominal and maximum cable OD
• Connector dimensions, if preassembled
• Panel material
• Panel thickness and tolerance
• Cutout dimensions and manufacturing process
• Required edge protection
• Target pull-out force
• Permitted cable displacement
• Required IP code
• Betriebstemperatur
• UV and ozone exposure
• Oil or chemical exposure
• Erforderliche Silikonhärte
• Farbe
• Anforderungen an die Entflammbarkeit
• Annual production quantity
• Montageverfahren
• Required validation tests
• Anforderungen an Verpackung und Sauberkeit

If the cutout and grommet geometry have not yet been finalized, provide the enclosure and cable assembly. The supplier can then recommend a coordinated panel opening and grommet design.

Häufig gestellte Fragen

How large should the panel cutout be?

The cutout must be designed together with the grommet groove, flange diameter, panel thickness and silicone hardness. There is no universal offset that applies to every grommet.

Should the grommet bore be smaller than the cable?

A sealing grommet normally uses controlled interference between the bore and cable. The amount must be validated using the complete cable-diameter tolerance and jacket material.

Can a silicone grommet provide strain relief?

It can provide pull-out resistance, but it should not automatically be treated as certified strain relief. Safety-critical applications may require a cable gland or separate internal cable anchor.

Does an IP67 grommet make the enclosure IP67?

No. The IP rating applies to the complete tested enclosure assembly. Panel dimensions, cable diameter, installation and all other enclosure openings affect the result.

Should pull-out testing be performed before or after IP testing?

Initial performance should be established first. The IP test should then be repeated after relevant pull-out, bending, vibration and environmental conditioning.

Can one grommet seal several cable diameters?

A flexible membrane or multiple sealing ribs can accommodate a limited range, but the smallest cable must still seal and resist movement while the largest cable must install without damaging the grommet.

Is silicone suitable for outdoor cable grommets?

Silicone can provide good flexibility and environmental resistance, but the specific grade must be confirmed for UV, ozone, temperature, water and chemical exposure.

Can a grommet be installed around a cable with a connector?

Yes, using a split, slotted, stretchable or two-piece design. These configurations require additional sealing validation because the installation opening creates another potential leak path.

Fazit

A reliable silicone cable grommet is a system formed by the cable, grommet, panel and installation process. Panel cutout dimensions determine retention, cable interference influences sealing and pull-out force, and the complete enclosure determines the final IP performance.

Early DFM, tolerance analysis and prototype testing can prevent loose installation, cable damage, leakage and failed certification. Send your cable dimensions, panel drawing, required pull-out force and target IP rating for a custom grommet design and manufacturing review.
