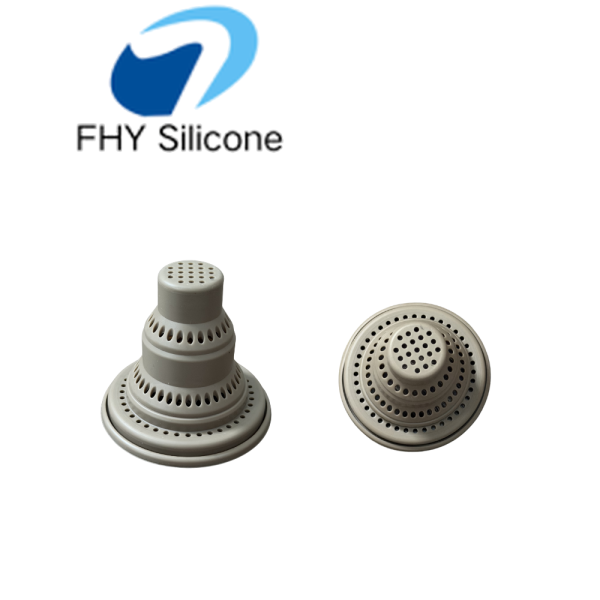

Imbuto flessibile in silicone per filtrare, scolare e regolare il flusso dei liquidi

Questo imbuto filtrante in silicone perforato presenta una struttura conica a gradini con diverse zone di filtraggio nella parte superiore, sulle pareti laterali e nella sezione inferiore.

I fori distribuiti consentono il passaggio dei liquidi trattenendo al contempo le particelle più grandi, rendendo il prodotto adatto al drenaggio, alla filtrazione preliminare, al trasferimento di liquidi e ad altre applicazioni di filtrazione personalizzate.

A differenza dei componenti rigidi in plastica o metallo, il corpo flessibile in silicone è meno soggetto a crepe in caso di caduta o compressione. Le dimensioni dell’imbuto, lo spessore delle pareti, la durezza del silicone, il diametro delle perforazioni, la distribuzione dei fori e la struttura di collegamento possono essere personalizzati.

Forniamo servizi di produzione OEM e ODM, dalla valutazione del progetto e dallo sviluppo degli stampi alla realizzazione di campioni e alla produzione in serie.

---

Caratteristiche principali

Struttura conica a gradini

Il design conico a più livelli offre diverse aree per schemi di perforazione personalizzati.

Ogni sezione può essere progettata con diametro, angolo della parete, altezza e disposizione dei fori diversi, in base alla portata richiesta e alle prestazioni di filtrazione.

Progettazione personalizzata della perforazione

Le sezioni superiore, laterale e inferiore possono essere realizzate con fori di dimensioni e distribuzioni diverse.

Le opzioni di perforazione personalizzate includono:

• Piccoli fori per una filtrazione preliminare più fine
• Fori medi per filtrare in generale
• Fori più grandi per un drenaggio più rapido
• Dimensioni dei fori diverse nelle singole zone di filtraggio
• Aperture rotonde, a fessura o di forma personalizzata
• Distanza e numero dei fori personalizzati

La scelta del modello più adatto dipende dalla granulometria delle particelle, dalla viscosità del liquido e dalla portata richiesta.

Materiale in silicone flessibile

L'imbuto può essere realizzato con diversi tipi di silicone e diversi livelli di durezza.

Il silicone morbido garantisce flessibilità e facilità di conservazione, mentre un materiale più rigido può migliorare il sostegno strutturale e la stabilità dimensionale.

La durezza consigliata va scelta in base alle dimensioni del prodotto, allo spessore delle pareti e al metodo di installazione.

Struttura stampata in un unico pezzo

Il corpo dell'imbuto e le sezioni filtranti sono realizzati come un unico componente integrato in silicone.

La struttura monoblocco riduce i giunti di assemblaggio superflui e rende il prodotto più facile da risciacquare e da mantenere.

Bordi arrotondati

È possibile inserire raggi di curvatura intorno ai bordi e alle transizioni per ridurre i punti di contatto taglienti.

Le finiture superficiali disponibili includono superfici lisce, opache, a grana fine e altre superfici modellate su misura.

Colori personalizzati

L'imbuto filtrante può essere realizzato nei colori grigio, bianco, nero, blu, verde, rosso o in altri colori personalizzati.

È possibile ottenere la corrispondenza cromatica in base ai codici Pantone o a campioni fisici approvati.

Progettazione personalizzata delle connessioni

La sezione superiore o inferiore può comprendere un'area di inserimento diritta, una scanalatura di fissaggio, una nervatura di tenuta, un anello antiscivolo o altre strutture di collegamento specifiche per l'apparecchiatura.

Per le applicazioni su apparecchiature, i clienti devono fornire dimensioni e tolleranze di accoppiamento precise.

---

Specifiche del prodotto

Le dimensioni finali, le tolleranze, i materiali, gli schemi di perforazione e gli standard di controllo sono soggetti al disegno e al campione approvati.

---

Applicazioni tipiche

L'imbuto filtrante in silicone può essere progettato per:

• Filtraggio degli alimenti in cucina
• Scolatura degli ingredienti
• Filtrazione preliminare dei liquidi
• Lavorazione di salse e bevande
• Trasferimento di liquidi
• Assistenza al riempimento dei contenitori
• Attrezzature per la lavorazione degli alimenti
• Accessori da cucina per la casa
• Inserti filtranti flessibili
• Componenti di filtrazione su misura per apparecchiature

Il tipo di silicone da utilizzare, le dimensioni dei fori e la struttura del prodotto devono essere scelti in base al materiale effettivo da filtrare e all’ambiente operativo previsto.

---

Opzioni di personalizzazione

Dimensioni dell'imbuto

L'altezza totale, il diametro superiore, il diametro inferiore, l'angolo di conicità e le dimensioni dei singoli gradini possono essere personalizzati.

Per i prodotti da installare in un contenitore o in un macchinario, si prega di specificare il diametro interno di accoppiamento, il diametro esterno, la profondità di inserimento e i requisiti di tolleranza.

Diametro del foro

Il diametro dei fori influisce direttamente sia sulle prestazioni di filtrazione che sulla portata del liquido.

I fori più piccoli trattengono le particelle più fini, ma possono ridurre la portata. I fori più grandi aumentano la velocità di drenaggio, ma consentono il passaggio di particelle più grandi.

Si consiglia di fornire le seguenti informazioni:

• Dimensione approssimativa delle particelle
• Tipo liquido
• Viscosità del liquido
• Portata nominale
• Risultato di filtrazione desiderato

Numero e distribuzione dei fori

Il numero e la disposizione dei fori possono essere modificati in base alla superficie di filtrazione e alla velocità di drenaggio richiesta.

I fori possono essere concentrati in un unico tratto oppure distribuiti su diverse zone a gradini.

Durezza del silicone

Quando sono richieste flessibilità o un ingombro ridotto, è indicato l'uso di un silicone più morbido.

Un silicone più rigido potrebbe essere più indicato per prodotti di grandi dimensioni o per applicazioni che richiedono una migliore tenuta della forma.

La durezza finale deve essere valutata tenendo conto dello spessore delle pareti e delle dimensioni del prodotto.

Spessore della parete

Lo spessore delle pareti può essere regolato per garantire un equilibrio tra flessibilità, resistenza e sostegno strutturale.

Le pareti più spesse migliorano la rigidità ma possono ridurre la flessibilità. Le pareti sottili consentono una più facile deformazione ma richiedono un'attenta valutazione strutturale.

Corrispondenza dei colori

I colori personalizzati possono essere abbinati in base a:

• Riferimenti Pantone
• Campioni fisici di colore
• Campioni di prodotti esistenti
• Standard cromatici approvati dal cliente

È possibile preparare un campione di colore di pre-produzione quando è richiesta una rigorosa uniformità cromatica.

Struttura di connessione

Le opzioni di connessione personalizzate includono:

• Sezione diritta a innesto
• Scanalatura di fissaggio
• Nervatura di tenuta
• Anello antiscivolo
• Bordo flangiato
• Grado interno
• Struttura di montaggio specifica per l'apparecchiatura

Per una valutazione accurata è necessario fornire il disegno del componente o dell'apparecchiatura di accoppiamento.

Logo stampato

I nomi dei marchi, i numeri di modello, i numeri delle cavità e i marchi di identificazione possono essere stampati direttamente sulla superficie in silicone.

Sono disponibili opzioni con goffratura in rilievo e in incavo.

---

Considerazioni progettuali

Dimensione delle particelle

Il diametro del foro richiesto deve essere inferiore a quello delle particelle che devono essere trattenute.

Per i materiali con granulometria irregolare, si raccomanda di effettuare una prova di filtrazione del campione prima della produzione in serie.

Viscosità del liquido

I liquidi ad alta viscosità richiedono in genere fori più grandi, una superficie filtrante maggiore o un angolo dell'imbuto più ripido.

Portata

Un numero maggiore di fori può aumentare la portata totale, ma la distanza tra i fori deve essere sufficiente a garantire la resistenza del prodotto.

Supporto strutturale

Gli imbuti in silicone di grandi dimensioni potrebbero richiedere pareti più spesse o una maggiore durezza del silicone per evitare un'eccessiva deformazione durante l'uso.

Requisiti di temperatura

Si prega di indicare la temperatura normale di esercizio, la temperatura massima a breve termine e le condizioni di pulizia, in modo da poter valutare un materiale siliconico adeguato.

Requisiti relativi al contatto con gli alimenti

Per le applicazioni a contatto con gli alimenti, è necessario verificare il mercato di destinazione, le norme relative ai materiali, i metodi di prova e la documentazione richiesta prima di procedere alla realizzazione degli stampi e alla produzione.

---

Produzione di articoli in silicone OEM e ODM

Offriamo supporto per lo sviluppo completo di componenti personalizzati in silicone per la filtrazione.

I nostri servizi comprendono:

• Valutazione della struttura del prodotto
• Revisione della progettazione in funzione della produzione
• Scelta dei materiali
• Raccomandazioni relative alla durezza del silicone
• Valutazione del progetto di perforazione
• Conferma dei disegni in 2D e 3D
• Progettazione e produzione di stampi
• Produzione di prototipi e campioni
• Corrispondenza dei colori
• Controllo dimensionale
• Produzione in serie
• Imballaggi personalizzati

I clienti possono fornire un disegno completo, un campione fisico esistente, immagini di riferimento o le dimensioni del contenitore o dell'apparecchiatura di accoppiamento.

---

Processo di produzione su misura

1. Presentazione della richiesta

Il cliente fornisce la richiesta, i disegni, i campioni, le specifiche relative ai fori e la quantità stimata.

2. Valutazione tecnica

Esaminiamo le dimensioni del imbuto, lo spessore delle pareti, la durezza del silicone, lo schema di perforazione, la struttura di collegamento e la fattibilità produttiva.

3. Conferma del disegno e del preventivo

Il disegno del prodotto, il piano di lavorazione, il materiale, il colore e il preventivo sono stati confermati.

4. Produzione di stampi

Lo stampo viene realizzato dopo l'approvazione di tutti i dettagli strutturali e dimensionali.

5. Produzione di campioni

Vengono realizzati campioni iniziali per effettuare prove dimensionali, di flusso, di filtrazione e di assemblaggio.

6. Collaudo dei campioni e approvazione

Il cliente verifica le dimensioni del foro, il risultato della filtrazione, la portata, la durezza, l'adattamento e l'aspetto.

7. Produzione in serie

La produzione in serie ha inizio in base al disegno e al campione approvati.

8. Controllo e imballaggio

I prodotti finiti vengono controllati e imballati secondo i requisiti concordati.

---

Informazioni necessarie per un preventivo

Per poter preparare un preventivo accurato, vi preghiamo di fornirci:

1. Un disegno tecnico del prodotto in 2D o 3D
2. Dimensioni complessive del imbuto
3. Dimensioni dei collegamenti superiore e inferiore
4. Diametro del foro richiesto
5. Requisiti relativi al numero o alla distribuzione dei fori
6. Tipo di liquido o materiale da filtrare
7. Dimensione approssimativa delle particelle
8. Requisiti relativi al materiale siliconico
9. Durezza del silicone consigliata
10. Riferimento cromatico Pantone
11. Requisiti relativi al logo
12. Quantità stimata dell'ordine
13. Test o documentazione richiesti
14. Requisiti di imballaggio
15. Calendario di consegna previsto

Qualora non fosse disponibile un disegno completo, per una valutazione iniziale è possibile ricorrere a foto dettagliate, alle dimensioni principali e a una descrizione dell'applicazione prevista.

---

Domande frequenti

Potete realizzare l'imbuto in base al nostro campione esistente?

Sì. È possibile inviarci un campione fisico per la valutazione delle dimensioni e della struttura. Per i prodotti da montare su apparecchiature, si prega di fornire anche il componente di accoppiamento.

È possibile personalizzare il diametro del foro?

Sì. Il diametro, il numero, la forma, la distanza e la distribuzione dei fori possono essere personalizzati in base alle prestazioni richieste in termini di filtrazione e portata.

È possibile utilizzare fori di dimensioni diverse nelle varie sezioni?

Sì. La parte superiore, le pareti laterali e le sezioni inferiori possono essere progettate con fori di diametri e schemi diversi.

Si può usare il silicone a contatto con gli alimenti?

I materiali in silicone possono essere scelti in base all'applicazione e allo standard richiesto. Si prega di confermare il mercato di destinazione, i requisiti di collaudo e la documentazione richiesta prima di richiedere un preventivo.

È possibile regolare la durezza del silicone?

Sì. La durezza può essere modificata in base alle dimensioni del prodotto, alla flessibilità, allo spessore delle pareti e ai requisiti di supporto strutturale.

Riuscite a riprodurre il colore del nostro marchio?

Sì. La preghiamo di fornirci un codice Pantone o un campione fisico del colore approvato.

È possibile aggiungere il nostro logo?

Sì. È possibile integrare nello stampo loghi in rilievo o in incavo, codici prodotto e marchi di identificazione.

Fornite campioni prima della produzione in serie?

Sì. I campioni vengono realizzati dopo la produzione degli stampi, in modo che il cliente possa verificarne le dimensioni, la portata, l'efficacia di filtrazione, la durezza e le prestazioni di montaggio.

Qual è la quantità minima d'ordine?

Il quantitativo minimo d'ordine (MOQ) dipende dalle dimensioni del prodotto, dal materiale, dal numero di colori, dalla struttura degli stampi e dai requisiti di imballaggio.
