So entwirft man zuverlässige Silikondichtungen für Automobil- und Elektroniksysteme

Silikondichtungen sind wichtige Komponenten in Automobil- und Elektroniksystemen. Sie tragen dazu bei, empfindliche Teile vor Wasser, Staub, Vibrationen, Hitze, Chemikalien und umweltbedingter Alterung zu schützen. In Anwendungen wie Automobilsteckverbindern, Sensorgehäusen, Batteriesystemen, Steuermodulen, wasserdichten elektronischen Geräten und tragbarer Elektronik wirkt sich die Zuverlässigkeit einer Silikondichtung direkt auf die Produktleistung und die Lebensdauer aus.

Die Konstruktion einer zuverlässigen Silikondichtung erfordert mehr als nur die Auswahl eines weichen Gummimaterials. Ingenieure müssen Materialeigenschaften, Kompressionsverhalten, Dichtungsgeometrie, Maßtoleranzen, Umgebungsbedingungen und die Stabilität des Fertigungsprozesses berücksichtigen.

In diesem Artikel werden die wichtigsten Konstruktionsprinzipien für die Entwicklung hochleistungsfähiger Silikondichtungen für Anwendungen in der Automobilindustrie und der Elektronik erläutert.

Warum Silikon für Dichtungen in der Automobil- und Elektronikindustrie verwendet wird

Silikon wird häufig in Dichtungssystemen eingesetzt, da es eine ausgewogene Kombination aus Flexibilität, Langlebigkeit und Witterungsbeständigkeit bietet.

Zu den wichtigsten Vorteilen zählen:

• Hervorragende Temperaturbeständigkeit
• Gute Elastizität und Rückstellvermögen
• Hohe Alterungs- und Witterungsbeständigkeit
• Gute elektrische Isolierung
• Stabile Dichtungsleistung bei wiederholter Kompression
• Geeignet für kundenspezifische Formteile und LSR-Umspritzung
• Gute Beständigkeit gegen Feuchtigkeit, Staub und UV-Strahlung

Für die Automobil- und Elektronikindustrie ist Silikon besonders wertvoll, da Bauteile dort häufig Vibrationen, Witterungseinflüssen, Temperaturwechselbeanspruchungen und langfristigen mechanischen Belastungen ausgesetzt sind.

Häufige Anwendungsbereiche von Silikondichtungen

1. Wasserdichte Steckverbinder für die Automobilindustrie

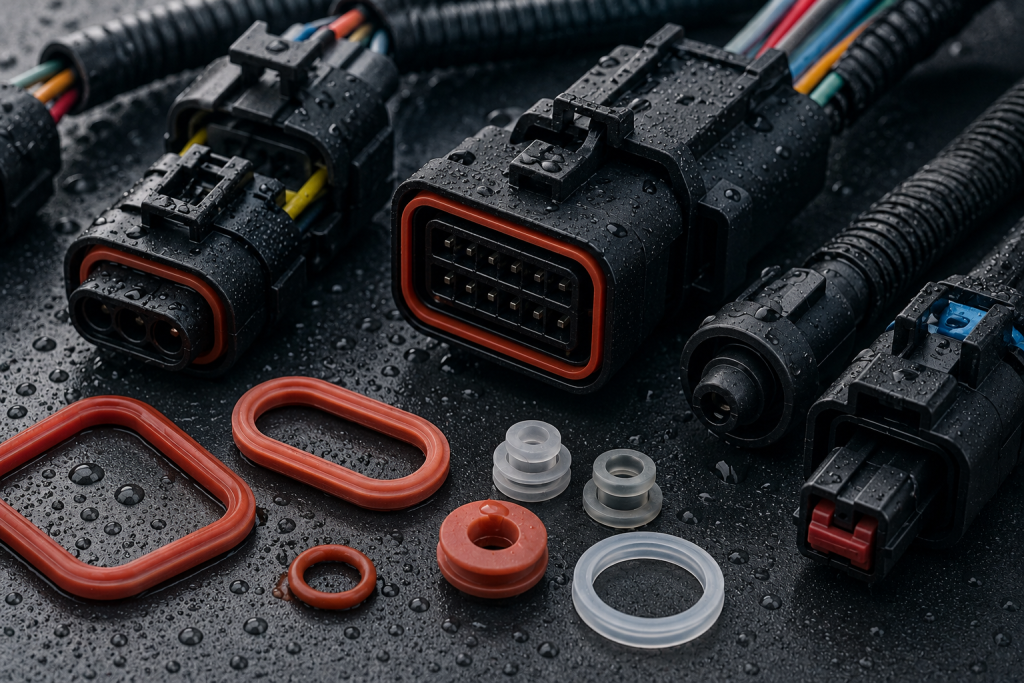

Silikondichtungen werden in Steckverbindern für Kraftfahrzeuge eingesetzt, um das Eindringen von Wasser, Staub und Öl in die elektrischen Anschlüsse zu verhindern. Sie kommen häufig in Kabelbaumsystemen, Sensoren, Beleuchtungssystemen, Batteriemodulen und Steuergeräten zum Einsatz.

2. Gehäuse für elektronische Geräte

In Unterhaltungselektronik und industriellen Elektronikprodukten kommen häufig Silikondichtungen oder Dichtungsringe zum Einsatz, um die internen Schaltkreise vor Feuchtigkeit und Staub zu schützen.

Zu den typischen Anwendungsbereichen gehören:

• Wasserdichte Gehäuse
• Intelligente tragbare Geräte
• Bedienfelder
• Elektronische Geräte für den Außenbereich
• Sensorgehäuse

3. Abdichtung von Sensoren und Modulen

Sensoren und elektronische Module in der Automobilindustrie erfordern eine zuverlässige Abdichtung, um ihre Leistungsfähigkeit langfristig zu gewährleisten. Silikondichtungen tragen zum Schutz vor Vibrationen, Temperaturschwankungen und Verunreinigungen aus der Umgebung bei.

4. Abdichtung von Batterie und Stromversorgungssystem

Elektrofahrzeuge, Energiespeichersysteme und elektronische Leistungsmodule erfordern Silikondichtungen mit guter Temperaturbeständigkeit, Isolierfähigkeit und Druckstabilität.

Wichtige Konstruktionsfaktoren für zuverlässige Silikondichtungen

1. Materialauswahl

Unterschiedliche Anwendungsbereiche erfordern unterschiedliche Silikonwerkstoffe. Zu den gängigen Optionen gehören:

Materialart	Typische Anwendung
Allgemeines zu Silikonkautschuk	Standard-Dichtung und -Polsterung
LSR – Flüssigsilikonkautschuk	Hochpräzise Formdichtungen
Platinvernetztes Silikon	Anwendungen im medizinischen Bereich, im Lebensmittelkontakt und im Hochreinheitsbereich
Hochtemperatur-Silikon	Hitzebeständige Teile für die Automobil- und Industriebranche
Leitfähiges Silikon	EMI-Abschirmung und spezielle elektronische Abdichtung

Bei Automobil- und Elektroniksystemen sollten Ingenieure den Temperaturbereich, die chemische Beanspruchung, den Dichtungsdruck, die Alterungsbeständigkeit sowie die Anforderungen an die elektrische Isolierung berücksichtigen.

2. Auswahl der Härte

Die Härte von Silikon wird in der Regel nach Shore A gemessen. Die Härte beeinflusst die Dichtkraft, die Flexibilität und die Montageeigenschaften.

Weicheres Silikon sorgt für eine bessere Kompression und einen besseren Dichtungskontakt, während härteres Silikon eine stärkere strukturelle Stützkraft und eine bessere Verschleißfestigkeit bietet.

Typische Bereiche:

Anwendung	Empfohlene Härte
Abdichtung durch weiche Dichtung	20–40 Shore A
Steckverbinder-Dichtungen	30–60 Shore A
Konstruktive Dichtungsteile	50–70 Shore A
Schutzkappen und -stopfen	40–70 Shore A

Die Endhärte sollte unter Berücksichtigung des tatsächlichen Verdichtungsverhältnisses und der Baugruppenstruktur ausgewählt werden.

3. Verdichtungsverhältnis

Die Kompression ist einer der wichtigsten Faktoren bei der Konstruktion von Silikondichtungen. Ist die Kompression zu gering, kann die Dichtung undicht werden. Ist die Kompression zu hoch, kann sich das Material verformen, reißen oder mit der Zeit seine Rückstellfähigkeit verlieren.

Eine gut konstruierte Dichtung sollte einen ausreichenden Anpressdruck gewährleisten, ohne dabei übermäßige Belastungen zu verursachen.

Zu den wichtigen Aspekten gehören:

• Tiefe der Dichtungsnut
• Abmessungen des Dichtungsquerschnitts
• Montagedruck
• Langzeit-Druckverformungsrest
• Thermische Ausdehnung und Kontraktion

4. Querschnittsgeometrie

Die Geometrie der Dichtung wirkt sich direkt auf die Dichtungsleistung aus. Zu den gängigen Ausführungen von Silikondichtungen gehören:

• O-Ringe
• Flachdichtungen
• Lippendichtungen
• D-förmige Dichtungen
• Maßgefertigte Profildichtungen
• Wasserfeste Strukturen mit mehreren Schichten

Bei Steckverbindern und Elektronikgehäusen für die Automobilindustrie kommen häufig Konstruktionen mit mehreren Dichtlippen zum Einsatz, um die Wasser- und Staubdichtigkeit zu verbessern.

5. Maßtoleranz

Silikondichtungen kommen häufig in schmalen Nuten oder komplexen Gehäusestrukturen zum Einsatz. Geringfügige Maßabweichungen können zu Undichtigkeiten, Montageproblemen oder einer instabilen Kompression führen.

Eine präzise Formkonstruktion und Prozesssteuerung sind unerlässlich für:

• Gleichbleibende Dichtungsdicke
• Gleichbleibende Querschnittsform
• Präzise Anpassung von Bohrungen und Nuten
• Zuverlässige Passgenauigkeit bei der Montage

Bei hochpräzisen Dichtungen wird häufig das LSR-Spritzgießen bevorzugt, da es eine bessere Wiederholgenauigkeit und eine stabile Serienfertigung gewährleistet.

Umweltanforderungen

Temperaturbeständigkeit

Automobil- und Elektroniksysteme können Temperaturwechsel zwischen hohen und niedrigen Temperaturen ausgesetzt sein. Silikon behält seine Flexibilität über einen weiten Temperaturbereich bei und eignet sich daher für den Einsatz im Motorraum, in der Außenelektronik und in Leistungsmodulen.

Wasser- und Staubschutz

Bei wasserdichten elektronischen Systemen tragen Silikondichtungen dazu bei, Schutzklassen nach IP wie IP67 oder IP68 zu gewährleisten. Die endgültige Wasserdichtigkeit hängt sowohl von der Konstruktion der Dichtung als auch von der Montage des Produkts ab.

Chemikalienbeständigkeit

Dichtungen im Automobilbereich können mit Ölen, Kühlmitteln, Reinigungsmitteln und Straßenverunreinigungen in Kontakt kommen. Die Materialzusammensetzung sollte entsprechend der tatsächlichen Einsatzumgebung ausgewählt werden.

Vibrations- und Stoßfestigkeit

Die Elastizität von Silikon trägt dazu bei, Vibrationen zu dämpfen und die mechanische Belastung von Steckverbindern, Gehäusen und Elektronikmodulen zu verringern.

Herstellungsverfahren für Silikondichtungen

Formpressen

Das Formpressverfahren eignet sich für einfache Dichtungen, O-Ringe, Unterlegscheiben und die Produktion in kleineren Stückzahlen.

LSR-Spritzguss

Das LSR-Spritzgießen eignet sich ideal für hochpräzise, komplexe Silikondichtungen in großen Stückzahlen. Es bietet:

• Bessere Maßhaltigkeit
• Kürzerer Produktionszyklus
• Hohe Wiederholgenauigkeit
• Sauberes Formverfahren
• Geeignet für die automatisierte Fertigung

Silikon-Umspritzung

Silikon kann auf Kunststoff-, Metall- oder Elektronikbauteile aufgespritzt werden, um integrierte Dichtungsstrukturen zu schaffen. Diese Technik findet breite Anwendung bei Steckverbindern für die Automobilindustrie, wasserdichten Gehäusen und Baugruppen für elektronische Geräte.

Qualitätskontrolle für Silikondichtungen

Zuverlässige Dichtungskomponenten erfordern eine strenge Qualitätsprüfung.

Zu den gängigen Tests gehören:

• Maßprüfung
• Härteprüfung
• Prüfung der Druckverformungsrest
• Zugfestigkeitsprüfung
• Prüfung der Reißfestigkeit
• Sichtprüfung
• Dichtheitsprüfung
• Druckprüfung
• Prüfung der Alterungsbeständigkeit

Bei Anwendungen in der Automobil- und Elektronikindustrie ist die Chargenkonsistenz von großer Bedeutung. Jede Produktionscharge sollte hinsichtlich Material, Prozessparametern, Formzuständen und Ergebnissen der Endkontrolle überprüft werden.

Maßgeschneiderte Silikondichtungslösungen nach OEM-/ODM-Spezifikationen

Ein professioneller Silikonhersteller kann die komplette kundenspezifische Entwicklung von Dichtungsteilen für die Automobil- und Elektronikindustrie unterstützen.

Zu den Anpassungsmöglichkeiten gehören:

Individuelles Produkt	Verfügbare Optionen
Material	Silikon, LSR, Platin-Silikon, Hochtemperatur-Silikon
Härte	Individuelle Shore-A-Härte
Form	O-Ring, Dichtung, Stopfen, Kappe, Dichtung mit Sonderprofil
Farbe	Schwarz, Grau, Rot, transparent, Sonderfarben
Prozess	Formpressen, LSR-Spritzgießen, Umspritzen
Funktion	Wasserdicht, staubdicht, stoßfest, isolierend
Anwendung	Automobilindustrie, Elektronik, Sensoren, Steckverbinder, Batteriesysteme

Fazit

Die Entwicklung zuverlässiger Silikondichtungen erfordert ein umfassendes Verständnis des Materialverhaltens, der Dichtungsstruktur, des Kompressionsverhältnisses, der Umgebungsbedingungen und der Steuerung des Herstellungsprozesses.

In Automobil- und Elektroniksystemen bieten Silikondichtungen hervorragende Wasserdichtigkeit, Staubschutz, Vibrationsfestigkeit, Isolierung und Langlebigkeit. Durch die Zusammenarbeit mit einem erfahrenen Silikon-OEM-/ODM-Lieferanten können Hersteller maßgeschneiderte Dichtungskomponenten entwickeln, die den hohen Leistungsanforderungen vom Prototyp bis zur Serienfertigung gerecht werden.
